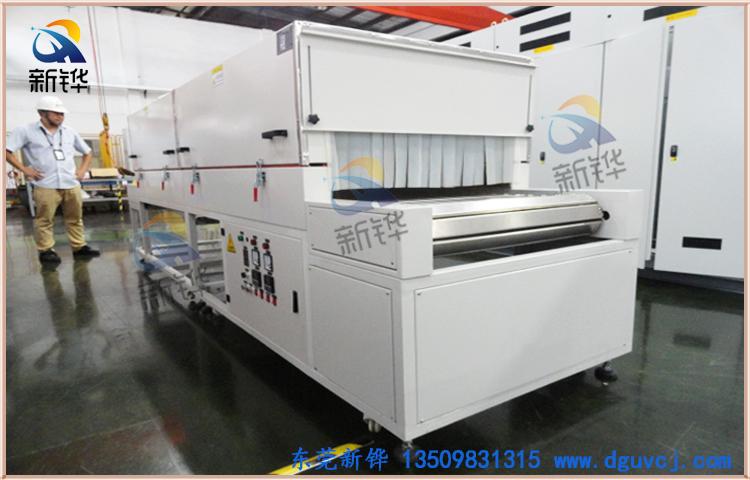

推板式隧道炉
产品名称:推板式隧道炉
机器型号:XHSO-120-5R
台机电源:AC380V 69KVA
烘烤尺寸:长12500*宽1250*高150mm
输送尺寸:长15000*宽1450*高1650mm(以实物为准)
机台结构:进料口高度:0-200mm,进料段:1000mm,加热段:2500mm(分5段加热),出料段:1000mm
安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm.
检修方式:手动撑杆保护检修方式设计.
内箱材质:SUS304#T1.5mm镜面不锈钢.
外箱材质:SS41#T1.5mm钢板经防锈处理后高温烤粉.
机架材质:T2.0*40*40mm铁方通,两侧整体活动封板.
机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.
保温结构:中间铺100mm厚高温硅酸隔热岩棉,网带底部有隔热层,防止灰尘进入传送带上.
密封条:采用₵20mm耐高硅胶密封条密封处理,美观无污染.
温度范围:室温~MAX300℃,常用温度150℃.
温度控制:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度.
温度均匀度:空炉150℃恒温15min后温差±3℃.
加热方式:SUS304#电热器+热风循环.
加热功率:69KW,恒温状态功率:34.5KW.
升温速率:约7℃/min,空炉常温~150℃约需时间20分钟.
冷却方式:1排可调角度轴流风扇.
输送网带:宽1200mm铁复龙网带配导条纠偏装置.
网带除尘:进料段安装除尘粘滚.
输送速度:减速电机配合变频器调速0.5-5m/min任意调节.
输送高度:输送带表面距离地面850+50mm可调.
机台电源:主电源采用AC 220V/380V/50Hz三相五线制.
安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及超载等保护并警报装置…合乎国际安全标准.
防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.
注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.
参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》.
注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.
培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费,免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.
