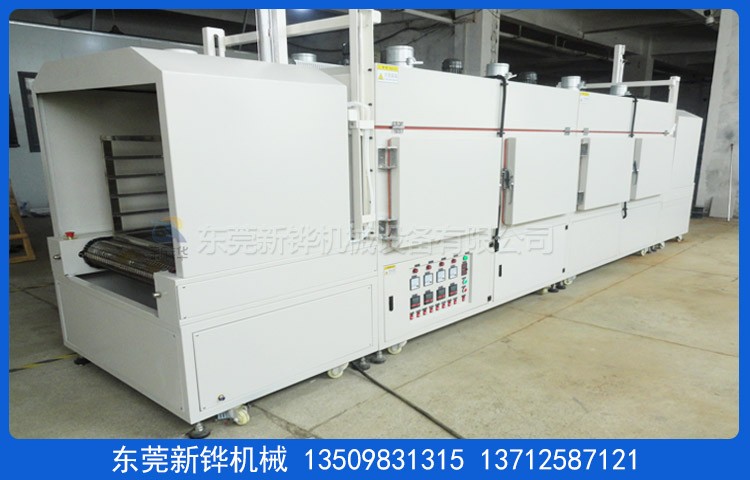

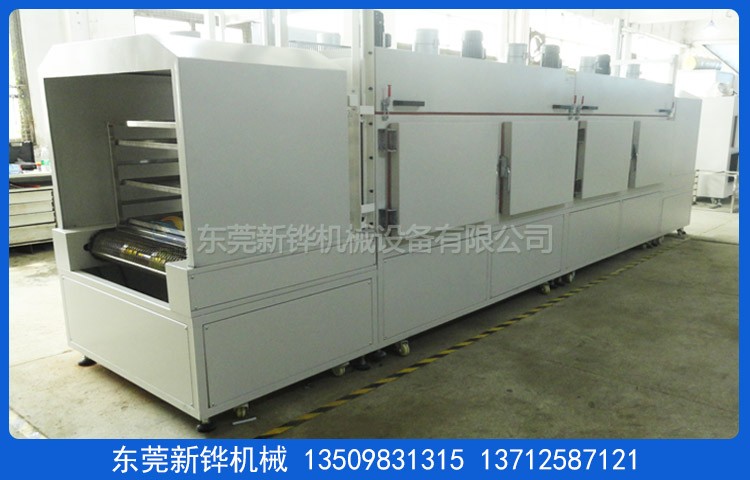

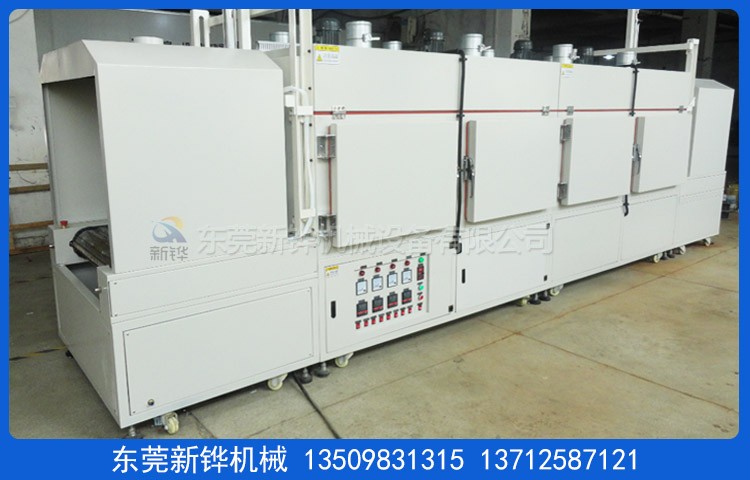

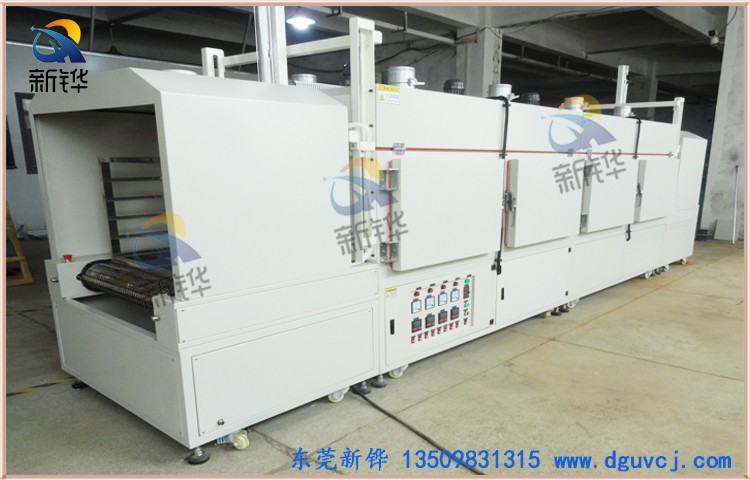

    硅材隧道炉

      硅材隧道炉适用于:动力电池,电机,马达,光伏,半导体,电子电感,IC封装,线路板,触摸屏,显示器,光学镜片,复合新材料,硅橡胶等.
    • 浏览次数:449次

    产品详情

    设备名称:硅材隧道炉

    设备型号:XHSO-3-06-1R

    机台电源:AC380V  3φ  50HZ   20KVA

    烘烤尺寸:2350 × 宽640 × 高220mm

    输送尺寸:长3100 × 宽840 × 高1500mm(以实物为准)

    机台结构:入料口高度:220mm,进料段:350mm(遮光罩100mm),恒温段:2350mm(1节),出料段:400mm(遮光罩100mm).

    机台定位:安装承重M20脚杯, 3寸脚杯方便设备的固定和多段拼接.

    内箱材质:T1.2mm厚SUS201#不锈钢板全密封满焊保证炉内清洁.

    外箱材质:T1.5mm 厚冷板折弯加工制作.

    机架材质:T2.0*40*40mm 铁方通焊接成型,机架四周封板.

    机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

    保温材料:白色硅酸铝保温,保温层厚度100mm

    门密封条:2条*₵20mm耐高硅胶密封条密封处理,美观无污染.

    温度范围:常用温度160℃,最高温度:常温~MAX200℃可调.

    温控系统:智能温控器配合SSR控制, 具备PID自整定参数平衡调温校正功能,输入模式为 K型热电偶.

    运风方式:经过风道分散后水平运风,循环运风设计,均匀性佳.

    运风电机:长轴型高温马达多组配强力型多翼式风轮.

    进排风口:进风口:¢90mm调节风盘,排风口:¢90mm可调节风阀

    加热器:红外线电热管+热风循环

    加热功率:升温状态:20KW, 恒温状态:10KW.

    升温速率:约7℃/min,空炉常温~200℃约需时间30分钟.

    输送链板:宽600mmC2052碳钢+串杆+1.5mm不锈钢网带.

    输送速度:变频器调速控制减速电机,常用速度10~100mm/min任意调节,速度表显示.

    安全保护:超温停止加热并警报装置,马达,电热过电流保护,控制回路短路及过载保护,漏电断路器,电源逆向防止器等…合乎国际安全标准.

    防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54.

    使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度.

    注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

    售后服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修.

    培训服务:免费提供日常维护,技术咨询,故障处理等培训内容,不定期对设备使用状况进行质量跟踪.

    验收标淮:本机台不含供电电源线,排风管道,以双方签定的技术协议书为标淮.

    验收时间:设备调试完成3-5天内为验收时间.

    随机资料:设备交付时附设备使用说明书,主要部件说明书,软件备份各1份.

    交货日期:签定合同收到订金之日起30个工作日完成.

    安装调试:安装调试时间为货到工厂之日 1 个工作日内完成.



    标准规格型号选配项目产品视频根据客户要求非标定制 电话:137 1258 7121

    设备名称:热风隧道炉

    机器型号:XHSO-80-3R

    机台电源:AC380V   50HZ  28KVA

    烘烤尺寸:长6000×宽850×高150mm

    输送尺寸:长8000×宽1050×高1650mm(以实物为准)

    机台结构:入料口高度:0-200mm,进料段:800mm,恒温段:2000mm(分3段加热),出料段:800mm

    安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm

    检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计

    内箱材质:T1.2mm厚SUS430#镜面不锈钢板全密封氩弧焊、保证炉内清洁

    外箱材质:T1.4mm 厚SS41#冷轧钢板折弯加工制作

    机架材质:T2.0*40*40mm铁方通,两侧整体活动封板

    机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色

    保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm

    密封条:采用₵20mm耐高硅胶密封条密封处理,美观无污染

    温度范围:室温~MAX200℃,常用温度150℃

    温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度

    温度均匀度:空炉150℃恒温15min后温差±5-10℃

    运风方式:经过风道分散后水平循环运风设计,均匀性佳

    运风电机:长轴型烤箱专用马达3组配强力型多翼式镀锌风轮

    加热方式:不锈钢电热管+热风循环

    加热功率:50KW, 恒温状态功率:25KW

    升温速率:约7℃/min,空炉常温~150℃约需时间20分钟

    冷却方式:2排可调节角度轴流风扇

    输送网带:宽800mmC2062碳钢链条+201串杆+1.5mm不锈钢网带

    输送速度:减速电机配合变频器调速1-3m/min任意调节

    输送高度:输送带表面距离地面850+50mm可调

    安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及超载等保护并警报装置…合乎国际安全标准

    防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54

    机台电源:主电源采用AC 220V/380V/ 50Hz 三相五线制

    使用条件:环境相对湿度40%-50%,温度为20-30摄氏度

    注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂

    执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行

    参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》

    技术标准:GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》

    售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费

    培训服务:免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪


    产品介绍
    独特性能客户可选配置

    内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

    双重超温保护,安全更可靠;

    内部热风循环,烘烤物件受热均匀;

    升温时间快,温度稳定精准;

    国内一流的隔热、断热、保温技术,密封效果优;

    机体外壳温度低,对室内环境温度影响较小;

    多种加热及运风方根据产品设定;节能省电、安全环保。

    可充氮气气氛保护,达成无氧化烘烤环境。

    控制系统、料盘、推车可依客户需要选择配备。

    颜色选择图例


    客户可以依照色卡指定色彩制作。

    ※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

    温控选购配备

    温控器(单段/8段-256段可编程式)
    台湾宇电温控表日本欧姆龙智能型温控表
    日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
    温度记录仪
    进口多通道彩屏无纸记录仪进口多通道有纸记录仪
    进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
    记录组
    手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
    计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
    电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

    触摸屏+PLC
    威伦7寸Proface
    三菱西门子
    工控机以太网远程监控
    计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
    电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

    风路循环图例

    单面送风型双面送风型双面送风防爆热辐射上升型
    四面辐射型热辐射照射型热风辐射型热风辐射型

    料盘、推车选配项目

    料盘形式




    冲孔盘筛网盘栅格盘
    活动推车




    烤架烤箱推车+托盘子母推车
