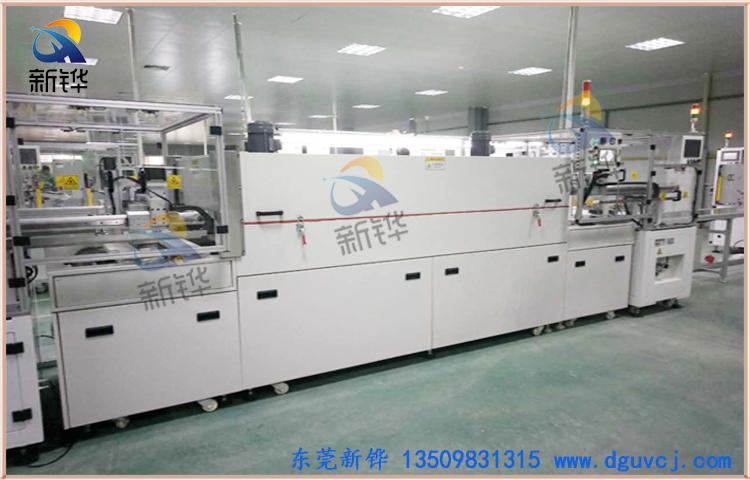

    隧道式电阻炉



    设备名称:隧道式电阻炉

    设备型号:XHSOQ-50-3R

    机台电源:AC380V 10KVA

    烘烤尺寸:长2000×宽530×高100mm

    输送尺寸:长2500×宽730×高1650mm(以实物为准)

    机台结构:入料口高度:0-100mm,进料段:270mm,恒温段:650mm(分3段加热),冷却段:/ ,出料段:270mm

    安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm.

    气动门:进出料安装气动门,光电检测来料后自动开关.

    检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计.

    内箱材质:SUS304#T1.5mm镜面不锈钢.

    外箱材质:SS41#T1.5mm钢板经防锈处理后高温烤粉.

    机架材质:T2.0*40*40mm铁方通,两侧整体活动封板.

    机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

    保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm.

    密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染.

    温度范围:室温~MAX200℃,常用温度150℃.

    操作方式:10.4寸触讯显示器+松下可编程控制器+扫码功能.

    温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度.

    温度均匀度:空炉150℃恒温15min后温差±3-5℃.

    运风方式:经过风道分散后水平循环运风设计,均匀性佳.

    运风电机:长轴型烤箱专用马达4组配强力型多翼式镀锌风轮.

    高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304;风量:2000 m3/h;

    加热方式:不锈钢电热管+热风循环.

    加热功率:10KW,恒温状态功率:5KW.

    升温速率:约7℃/min,空炉常温~150℃约需时间20分钟.

    冷却方式:2排可调节角度轴流风扇.

    输送网带:宽500mmT1.0*4*4mm铁复龙布带配自动光电纠偏装置.

    网带除尘:进料段安装除尘粘滚.

    输送速度:减速电机配合变频器调速1-3m/min任意调节.

    输送高度:输送带表面距离地面850+50mm可调.

    安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及过载、三色信号指示灯(红色故障,黄色待机,绿色运行)等保护并警报装置…合乎国际安全标准.

    防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.

    机台电源:主电源采用AC 220V/380V/50Hz三相五线制.

    使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.

    注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.

    执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.

    参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》.
