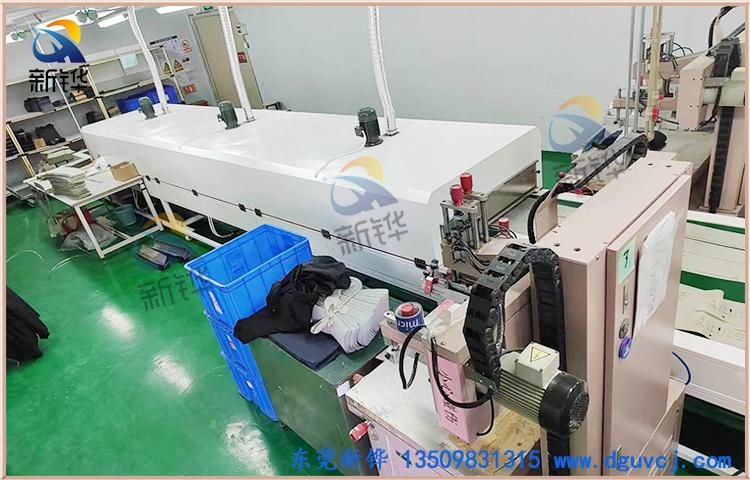

    隧道式热处理炉



    设备名称:隧道式热处理炉

    机器型号:XHSO-120-6IR

    机台电源:AC380V   50HZ  68KVA

    烘烤尺寸:长12000×宽1250×高150mm

    输送尺寸:长15000×宽1450×高1650mm(以实物为准)

    机台结构:入料口高度:0-200mm,进料段:1500mm,恒温段:2000mm(分6段加热),出料段:1000mm,冷却段:500mm

    安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm.

    检修方式:手动撑杆保护检修方式设计.

    内箱材质:T1.2mm厚SUS430#不锈钢板加工,全密封氩弧焊,保证炉内清洁.

    外箱材质:T1.4mm厚SS41#冷轧钢板折弯加工制作.

    机架材质:T2.0*40*40mm铁方通,两侧整体活动封板.

    机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

    保温结构:采用耐高温白色硅酸铝棉,保温层厚度50mm.

    密封条:采用₵20mm耐高硅胶密封条密封处理,美观无污染.

    温度范围:室温~MAX200℃,常用温度150℃.

    温度控制:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度.

    温度均匀度:空炉150℃恒温15min后温差±3℃ .

    加热方式:远红外线电热管.

    加热功率:68KW,恒温状态功率:34KW

    升温速率:约7℃/min,空炉常温~150℃约需时间20分钟.

    冷却方式:1排可调角度轴流风扇.

    输送网带:宽1200mmT1.0*4*4mm铁复龙网带配导条纠偏装置.

    网带除尘:进料段安装除尘粘滚.

    输送速度:减速电机配合变频器调速0.5-5m/min任意调节.

    输送高度:输送带表面距离地面850+50mm可调.

    安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及超载等保护并警报装置…合乎国际安全标准.

    防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.

    机台电源:主电源采用AC 220V/380V/50Hz 三相五线制.

    使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.

    注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

    执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.

    参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》.

    售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费.

    培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.
