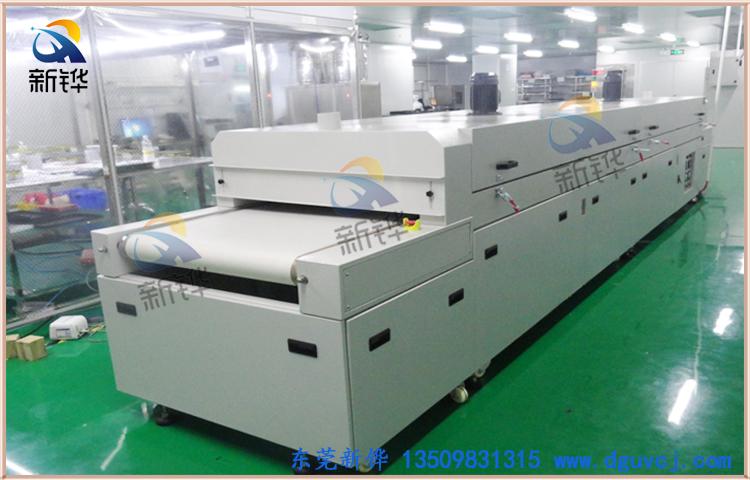

无尘隧道炉概述
无尘隧道炉加热原理:
无尘隧道炉是隧道炉的一个种类,又称无尘烘干炉。加热原理是风机把空气经过高效过滤器循环后通过远红外线对炉内产品进行加温,内部采用不锈钢制作,使得红外线的光线能够照到炉内的每个角落,然后进行均匀的升温,通过热的传导,对流,辐射完成对产品烘干的隧道式烘干设备.
无尘隧道炉厂家主营产品:
无尘隧道炉,丝印隧道炉,手机盖板无尘隧道炉,触摸屏无尘隧道炉,薄膜印刷无尘隧道炉,红外线隧道炉,太阳能模组隧道炉,纸张印刷隧道炉,硅胶丝印隧道炉,无尘烤箱,无氧化烤箱,线路板烤箱,LED光电烤箱,锂电池真空烤箱,氮气烤箱,高温烤箱,丝印烤箱,UV固化机,紫外线光固机,低温型UV固化机,下吸风UV固化机,瓶类三面照射UV机,桌上型UV固化机,自动组装流水线等相关设备。
无尘隧道炉主要参数说明:
一,机台名称:无尘隧道炉 型号:XHSOL-900-5IR
二,电 源:AC380V 3Φ 50HZ 63.8KW
三,机台尺寸:外尺寸: W1230mm×L12000mm×H 1180mm
入料段长:1500mm(含500mm遮光罩);加热段长:10000mm(分54段温控,每段:2000mm/1个循环运风马达);出料段长:350mm(不含150mm排风罩);
输送网宽900mm,输送网面距地高800mm+50 mm,进/出高度50MM可调;
四,温控系统
4.01温度范围:室温~230℃,常用200℃,常温升至200℃大约25~30分钟;
4.02温度控制器:采用台湾“威纶”牌7寸触摸屏,日本“三菱”PLC,温度控制模组5组PID自动演算,数字设定,配合台湾SSR控制,K型热电偶检测温度;
4.03温度均匀度:空炉200℃恒温30min后温差±3%℃(进料段除外);
五,结构设计
5.01内外材质:内箱采用SUS430#不锈钢板,四周氩焊密封加工(防污染)
外箱采用:SS41#钢板经防锈后静电高温粉体涂装,皱纹白;
5.02保温材质:采用高级保温棉,保温厚度100mm加空气隔热保温。采用耐高温硅胶迫紧,美观无污染
5.03机台结构:加热段用手动撑杆掀开式设计,方便检修及清洁保养;
5.04出料机尾端加装除尘粘滚 ,方便清洁保养;
六,送风系统
6.01马达由顶部循环送风,热风从上至下后吹向产品,喷流式设计,均匀性佳;
6.02采用长轴型烤箱专用马达1组(升捷马达)及强力型多翼式不锈钢风轮;
七,加 热 器:台湾华特中波红外线电热管,电热功率:60KW;
八,输送系统
8.01采用台湾升捷传动减速马达+链轮+棕色4*4特氟龙输送网,输送方式(正对输送面板,控制箱进料段下方)由左至右,连续式输送,机头机尾加装防偏装置;
8.02速度速度:0.1~3M/min,(常用0-2M/MIN)采用台湾易能变频器调速,附数字式LED速度表显示;
九,安全系统
9.01超温停止加热并警报装置;
9.02马达,电热过电流保护;
9.03控制回路短路及过载保护;
9.04正泰漏电断路器;
9.05前后段加装异常紧急开关;
9.06三色指示灯(红色故障指示,黄色待机指示,绿色运转指示);
9.07电源逆向防止器等…合乎国际安全标准;
十,其配置
10.01入料段配合客户放料,出料段手动收料;
10.02搬运脚轮与水平调整固定螺丝脚M18×L150mm;
10.03保固期限爲一年。因机台质量问题而造成零件之损坏将免费更换(消耗零件及损坏原因在买方时不在此限)。
