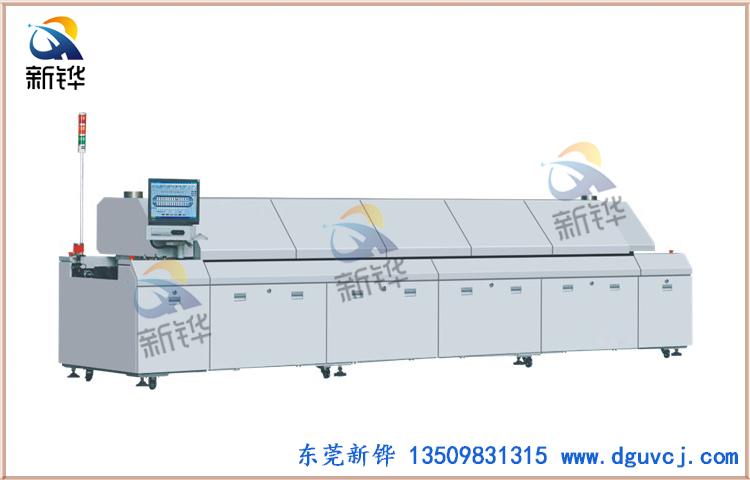

东莞新铧八温区回流焊使用说明书

  回流焊机

说

明

书

生产厂家：东莞市新铧机械设备有限公司

地址：东莞市万江区滘联路70号创富工业园

Tel：0769-82983077  FAX：0769-82985549

http://www.dguvcj.com

 启  动

1、 开启供电电源开关。

1、 开启机器总电源开关，按下绿色按钮,然后把温控器的开关从左至右全部打开，第一个这是第一温区到第十温区，顺序从左到右。

1、 开启控制板上运输带电子调速器开关，由“STOP”至“RUN”，并检查调速器上刻度的位置及数字显示(温控开关打开后显示)是否同关机前一致（具体值最好采用供应商技术人员提供的数据）。

1、 开启温区温控器，由“OFF”至“ON”（按温控表下方SET键使数据闪动，用< 选择更改位数，最亮一位，▲或▼更改（每按一次增减１）数据，之后按SET键固定）。

1、 正常开机20-30分钟后，观察温度控制器上实际温度与设定温度比较稳定，则进行下一步，若不稳定则重新设置温度比例积分(按住温控表下方的“▼”键5秒左右，数据菜单更改会闪动时放开手指，， 30-50分钟后重新观察温控器并进行下一步。

2、 温控表使用说明：详细说明见附带温控表使用说明书。

 关  机

一 、常规状态(正常关机)：

1、检查机器内所有PCB是否全部焊接完成。

2、按下操作面板上红色停止按钮。

3、关掉所有温度控制器的温控开关，由“ON”至“OFF”。

4、空机运行10--15分钟,自动延时关机。

5、关掉运输带的电子调速器开关，由“RUN”至“STOP”。

6、关掉机器是按下红色按钮。

7、关掉供电总电源开关。

二、紧急状态(由于故障非正常关机)：

    按下机器上另外一个红色紧急(EMERGENT STOP)开关，这将使主电路停止和切断电源。再关掉总电源。在正常情况下不要使用紧急开关，经常使用紧急开关，使主电路断电器触点经常跳动，会引起它过早损坏。

    紧急停止停机后，再合上电源后，打开紧急停止开关，系统将返回原工作状态。

基本维护与保养

　　开机前要检查机器的工作电压是否在安全范围内或是否稳定，以保证机器各部件可正常安全工作．同时检查核对开机时与上一次关机时的各种设置参数是否一致．关机时不可让运输带停止于还处于高温时的机器内，以免运输带在高温下老化加快，最好让机体内温度降下后再停止运输带．

    一般机器每天工作时，由于室内环境要求，每天上下前都需清洗机器外壳，以及出风口的残作物．以保持机器外观整洁同工作顺通．

传送带：

a. 润滑驱动滚链，每二个月用浸泡高温滑油（二硫化钼）涂沫，

b.当随动滚（在装置外）办法维持传送带的张紧度，张紧滑轨上要保持清洁无尘．或两滚平行性调整需要时，调整露在随动滚附近的顶丝．

马达：

　　机器马达长期在高温下高速运转，须每周不少于两次向其轴轮添加高温滑油，以保持其运转畅通．

风扇：

　　机内风扇运转时搅动机内空气流动，同时，将机内各种残作物粘着在扇页及电机上，要求及时清洗，以免少成多造成短路或烧坏风扇．

地线：

　　机器使用三相四线制时，实际必须增加一条地线将机器同大地连接起来．开机前须检查地线是否接通．（三相五线制）

故障分析（设备及SMT）

　现　　　象　　　　　　 查正措施：

１.机器不能运转　　　　　a.检查电源：墙上开关盒

　　　　　　　　　　　　　   　　　 机器电源供给

　　　　　　　　　　　　 b.电路断电器是否ＯＮ？保险丝是否烧

                           坏？

２.机器错误动作　　　　　a.再检查一下微处理机中的各机板．

　一般的停机

３.温度不升　　　　 　   a.　SSR是否不正常，重接或更换SSR．

　　　　　　　　　　　　 b.发热管接口脱开，重新连.

４.传送带不转，　　      a.紧固爪（马达链输在进入段前面），传

 ALARM不闪　　　　　　　送带当伸进手时应停一下适当地压下一些

５.风扇不转　　　　　　  a检查电源线是否脱开．

　　　　　　　　　　　　 b.检查风扇是否坏．

　　　　　　　　　　　　 c.检查风扇中轴是否脱落．

６.过热　　　　　　　　   a.风扇不转．

　　　　　　　　　　　　 b.温度控制器不工作．

　　　　　　　　　　　　 c.SSR烧坏．

７.红外线区在电力　　　   a.检查是否短缺SSR．

不足下动作不自如

８.电路断电器不能　　　   a.不适当地选用平头电路断电器．

合上或被迫停在紧

急停止位

维修与拆修的警告：

　　在紧急停机时，尽管断电器已断开，但电路中仍有电，在打算修理或维护机器之前，断开装在墙上的电路电器或电流断开装置，以确保进入机器的电被切断．

传送带更换：

　　抽出传送带拼结头，传送带便可拿出．这种办法用于连结金属网两端．并当希望拆卸时可快速完成．通过机器两端的松紧螺丝来调整网带的松紧，以用手向下按时，不感觉很吃力为好．
