波峰焊设备

波峰焊设备

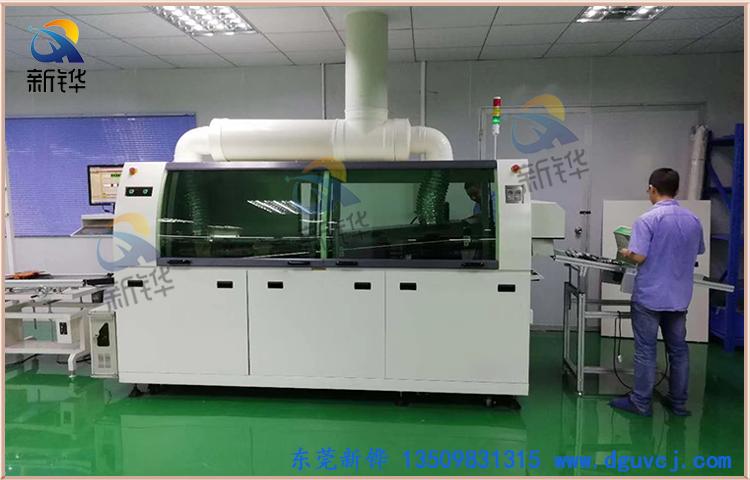

波峰焊设备是指将熔化的软钎焊料(铅锡合金)，经电动泵或电磁泵喷流成设计要求的焊料波峰,亦可通过向焊料池注入氮气来形成，使预先装有元器件的印制板通过焊料波峰，实现元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。根据机器所使用不同几何形状的波峰，波峰焊系统可分许多种。

流程

波峰焊流程:将元件插入相应的元件孔中 → 预涂助焊剂 → 预烘(温度90-1000C，长度1-1.2m) → 波峰焊(220-2400C) → 切除多余插件脚 → 检查。

焊接工艺

波峰焊随着人们对环境保护意识的增强有了新的焊接工艺。以前的是采用锡铅合金，但是铅是重金属对人体有很大的伤害。于是现在有了无铅工艺的产生。它采用了*锡银铜合金*和特殊的助焊剂且焊接接温度的要求更高更高的预热温度还要说一点在PCB板过焊接区后要设立一个冷却区工作站.这一方面是为了防止热冲击另一方面如果有ICT的话会对检测有影响。

在大多数不需要小型化的产品上仍然在使用穿孔(TH)或混和技术线路板，比如电视机、家庭音像设备以及即将推出的数字机顶盒等，仍然都在用穿孔元件，因此需要用到波峰焊。从工艺角度上看，波峰焊机器只能提供很少一点最基本的设备运行参数调整。
