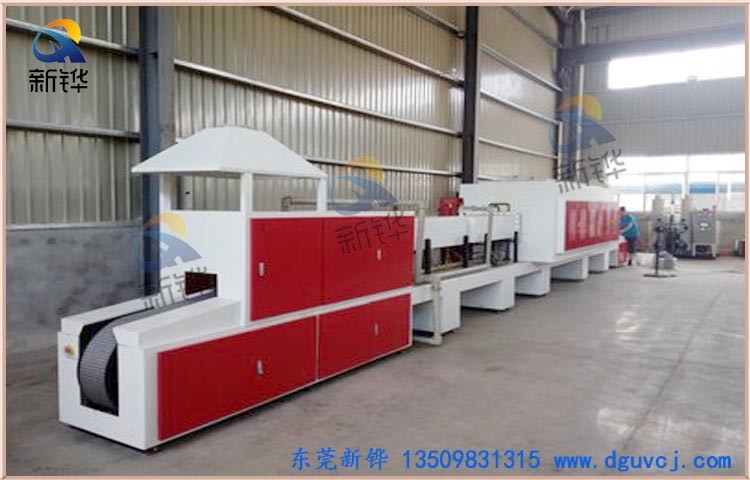

退火高温隧道炉
设备名称:退火高温隧道炉
设备型号:XHSOH-18-10-5R
机台电源:AC380V 3φ 50HZ 80KVA
烧结尺寸:长16000×宽1050×高100mm
输送尺寸:长18000×宽1250×高1550mm（以实物为准）
机台结构:入料口高度:60mm,进料段:800mm（排热罩280mm）,恒温段:2000mm（8段）,冷却段:400mm,出料段:800mm.
安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm.
马弗罐体:T10mm厚SUS310S高温不锈钢板折压成型,经特殊方法焊接制作而成,顶部为拱形结构.
检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计.
内箱材质:SUS316S#不锈钢.
外箱材质:SS41#厚冷板折弯加工焊接制作.
机架材质:10#槽钢焊接制作焊接成型,保护罩壳用1.5mm冷板.
机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.
保温结构:高温莫来石砖砌筑,顶部穿孔砖为重质高铝砖,炉底采用轻质保温砖和莫来石砖砌炉；炉衬与炉体之间填充优质高温陶瓷纤维保温材料,保温层厚度250mm.
密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染.
温度范围:常用温度:900℃,最高温度:常温～MAX1000℃可调.
加热元件:采用0Cr27Al7M02高温电阻丝加热,均匀分布在炉膛上下部位,水平安装,5区加热控制.
温控系统:PLC+触摸屏+温度模块+SSR控制,控温精度:±2.5℃,具备PID自整定参数平衡调温校正功能,输入模式为 K型热电偶.
温度均匀度:空炉900℃恒温15min后温差±2℃.
运风方式:经过风道分散后水平循环运风设计,均匀性佳.
输送动力:采用AC马达,减速机,链轮,链条传动带动网带运行,驱动辊无缝钢管外包高温耐磨胶.
高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304；风量:2000m3/h；
加热方式:不锈钢电热管+热风循环.
加热功率:升温状态:80KW,恒温状态:40KW.
升温速率:约15℃/min,空炉常温～900℃约需时间60分钟.
冷却方式:双层水套式结构,内外层均采用6mm厚Q235钢板折压成型焊接制作,工作中水套夹层通入冷却循环水,依靠水流带走热量,对产品实行空冷降温；外部配有40吨冷却水塔循环降温,冷却水压力≥2KG/cm2.
输送网带:宽1000mmSUS310S材质编织成人字网带,可承受高温和冷却热胀冷缩.
气氛保护:通入氮气保护,配置球阀,电磁阀,流量计等元器件,保护气消耗量:≤6Nm3/h（客户自备）.
输送速度:减速电机配合变频器调速0.7-6m/min任意调节.
输送高度:输送带表面距离地面850+50mm可调.
安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及超载,三色信号指示灯（红色故障,黄色待机,绿色运行）等保护并警报装置…合乎国际安全标准.
防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.
机台电源:主电源采用AC 220V/380V/50Hz三相五线制.
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.
注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.
参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》.

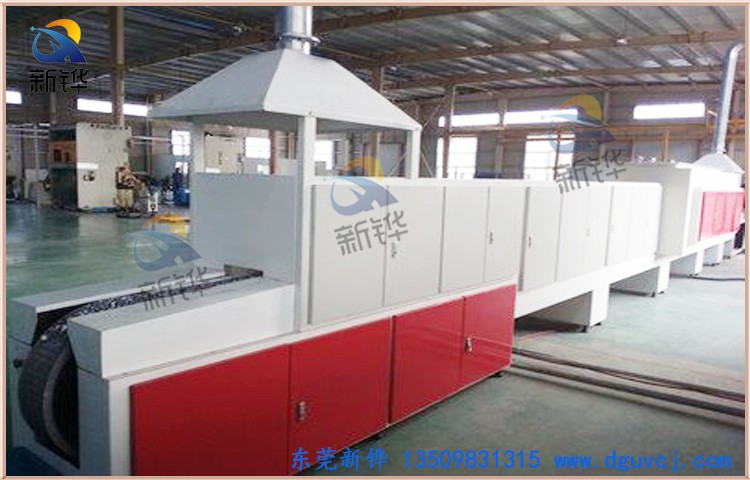

设备名称:热风隧道炉
机器型号:XHSO-80-3R
机台电源:AC380V 50HZ 28KVA
烘烤尺寸:长6000×宽850×高150mm
输送尺寸:长8000×宽1050×高1650mm（以实物为准）
机台结构:入料口高度:0-200mm,进料段:800mm,恒温段:2000mm(分3段加热）,出料段:800mm
安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm
检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计
内箱材质:T1.2mm厚SUS430#镜面不锈钢板全密封氩弧焊、保证炉内清洁
外箱材质:T1.4mm 厚SS41#冷轧钢板折弯加工制作
机架材质:T2.0*40*40mm铁方通,两侧整体活动封板
机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色
保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm
密封条:采用₵20mm耐高硅胶密封条密封处理,美观无污染
温度范围:室温~MAX200℃,常用温度150℃
温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度
温度均匀度:空炉150℃恒温15min后温差±5-10℃
运风方式:经过风道分散后水平循环运风设计,均匀性佳
运风电机:长轴型烤箱专用马达3组配强力型多翼式镀锌风轮
加热方式:不锈钢电热管+热风循环
加热功率:50KW, 恒温状态功率:25KW
升温速率:约7℃/min,空炉常温～150℃约需时间20分钟
冷却方式:2排可调节角度轴流风扇
输送网带:宽800mmC2062碳钢链条+201串杆+1.5mm不锈钢网带
输送速度:减速电机配合变频器调速1-3m/min任意调节
输送高度:输送带表面距离地面850+50mm可调
安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及超载等保护并警报装置…合乎国际安全标准
防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54
机台电源:主电源采用AC 220V/380V/ 50Hz 三相五线制
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行
参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》
技术标准:GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费
