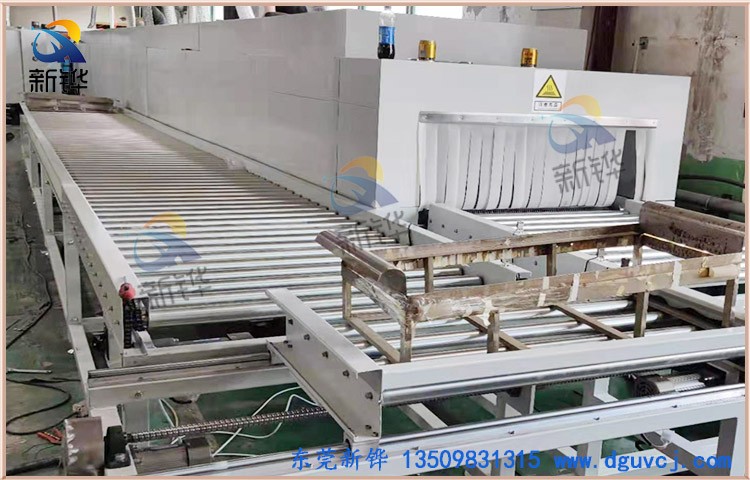

设备名称:热风隧道炉

机器型号:XHSO-80-3R

机台电源:AC380V 50HZ 28KVA

烘烤尺寸:长6000×宽850×高150mm

输送尺寸:长8000×宽1050×高1650mm（以实物为准）

机台结构:入料口高度:0-200mm,进料段:800mm,恒温段:2000mm(分3段加热）,出料段:800mm

安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm

检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计

内箱材质:T1.2mm厚SUS430#镜面不锈钢板全密封氩弧焊、保证炉内清洁

外箱材质:T1.4mm 厚SS41#冷轧钢板折弯加工制作

机架材质:T2.0*40*40mm铁方通,两侧整体活动封板

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色

保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm

密封条:采用₵20mm耐高硅胶密封条密封处理,美观无污染

温度范围:室温~MAX200℃,常用温度150℃

温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度

温度均匀度:空炉150℃恒温15min后温差±5-10℃

运风方式:经过风道分散后水平循环运风设计,均匀性佳

运风电机:长轴型烤箱专用马达3组配强力型多翼式镀锌风轮

加热方式:不锈钢电热管+热风循环

加热功率:50KW, 恒温状态功率:25KW

升温速率:约7℃/min,空炉常温～150℃约需时间20分钟

冷却方式:2排可调节角度轴流风扇

输送网带:宽800mmC2062碳钢链条+201串杆+1.5mm不锈钢网带

输送速度:减速电机配合变频器调速1-3m/min任意调节

输送高度:输送带表面距离地面850+50mm可调

安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及超载等保护并警报装置…合乎国际安全标准

防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54

机台电源:主电源采用AC 220V/380V/ 50Hz 三相五线制

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行

参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》

技术标准:GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费

培训服务:免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪


产品介绍

独特性能

客户可选配置

内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘；

双重超温保护,安全更可靠；

内部热风循环，烘烤物件受热均匀；

升温时间快,温度稳定精准；

国内一流的隔热、断热、保温技术，密封效果优；

机体外壳温度低，对室内环境温度影响较小；

多种加热及运风方根据产品设定；节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例

客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。

温控选购配备

温控器（单段/8段-256段可编程式）
台湾宇电温控表		日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪		日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪		进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪		进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点		IR 电脑温度记录器组6点~12点
计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。
电力输出，可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸		Proface
三菱		西门子
工控机以太网远程监控

计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。
电力输出可安装SSR、SCR、SSPR等电力自动调整器。
