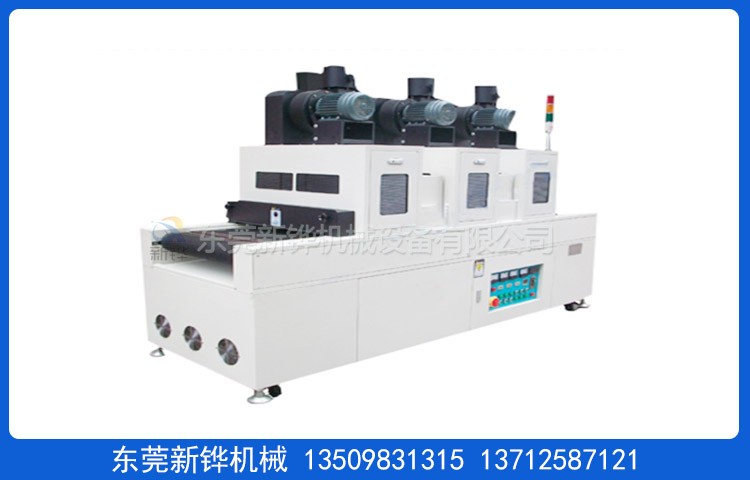

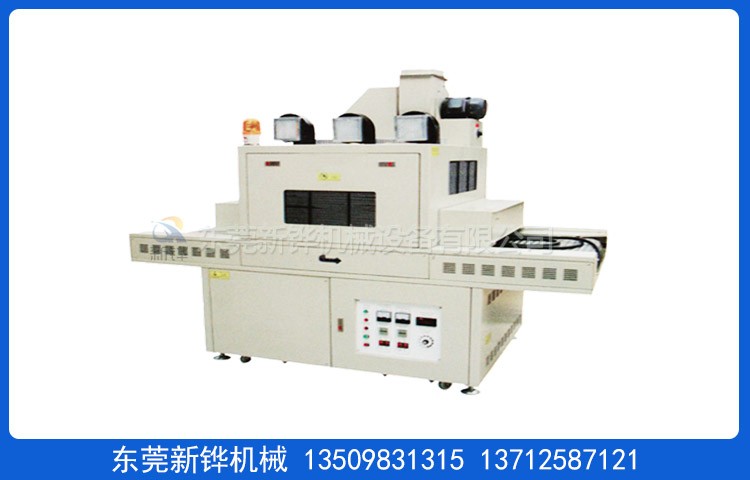

    UV隧道炉

      UV隧道炉适用于:半导体,IC封装,线路板,触摸屏,显示器,光学镜片,摄像头等行业.
    • 浏览次数:428次

    产品详情

    设备名称:UV隧道炉

    机器型号: XHUV-64-2R

    机台电源: AC380V   50HZ   12KVA

    固化尺寸: 长4500×宽680×高200mm

    输送尺寸: 长6000×宽980×高1650mm(以实物为准)

    机台结构:入料口高度:200mm,进料段:1000mm,固化段:4000mm(含2节+黑色遮光布),出料段:1000mm

    安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm

    检修方式:UV固化室两侧为活动门.

    外箱材质:T1.4mm 厚SS41#冷轧钢板.

    机架材质: T2.0*40*40mm铁方通,两侧整体活动封板.

    机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

    改质光源:顶部安装40支,侧灯24支改质灯管.

    控制电源:可无极调光电子电源.

    照射高度:照射距离电动调节高度200mm配刻度尺.

    反射灯罩:不锈钢反射罩.

    点灯控制:7寸触摸屏一体机+光源控制器+单支点灯计时.

    输送网带:有效宽620mm2052不锈钢链条配8厘串杆.

    输送电机:调速电机配合变频调速器.

    输送速度:0.1~0.4M/min(0~40min)任意调节,附数字式LED速度表显示.

    安全保护:漏电断路器,电源逆向防止器,超温警报装置,马达,电热过电流保护等…三色信号指示灯(红色故障,黄色待机,绿色运行).

    防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防紫外线眼镜,防触电警示标识,电柜防护等级IP54.

    供电电源:主电源采用AC 220V/380V/ 50Hz 三相五线制.

    使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.

    注意事项:固化的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

    售后服务:设备自送货之日起质保期为1年(灯管保固1000小时),质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费.

    培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.



    标准规格型号选配项目产品视频根据客户要求非标定制 电话:137 1258 7121

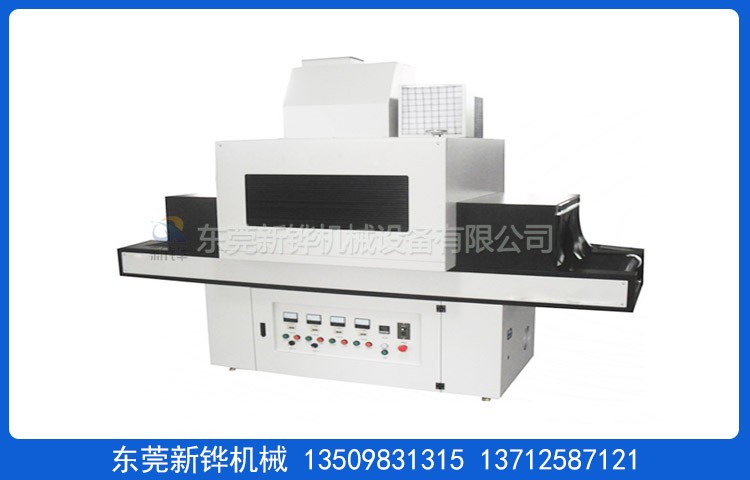

    设备名称:UV油墨固化机

    机器型号:XHUV-302

    机台电源:AC380V   50HZ  7KVA

    固化尺寸:长1000×宽650×高100㎜

    输送尺寸:长2000×宽890×高1950㎜(以实物为准)

    机台结构:入料口高度:100mm,进料段:500mm,固化段:1300mm(含2端150mm遮光罩+黑色遮光布),出料段:500m

    安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm。

    检修方式:UV固化室两侧为活动门。

    外箱材质:T1.4mm 厚SS41#冷轧钢板+镀锌板折弯加工制作。

    机架材质:T2.0*40*40mm铁方通,两侧整体活动封板。

    机台颜色:UV油墨固化机经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

    点灯光源:2支*3KW蓝天紫外线灯管,波长为:365nm。

    控制电源:可无极调光电子电源内置点灯计时 。

    反射灯罩:铝合金反射罩+不锈钢外灯罩。

    点灯控制:单段强光控制配点灯累计时器。

    输送网带:UV油墨固化机网带宽600mm*4*4网格咖啡色铁弗龙网带。

    输送电机:120W调速电机配合电子调速器。

    安全保护:漏电断路器、电源逆向防止器,超温警报装置,马达、电热过电流保护等…合乎国际安全标准。

    防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防紫外线眼镜,防触电警示标识,电柜防护等级IP54

    供电电源:主电源采用AC 220V/380V/ 50Hz 三相五线制。

    使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。

    注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

    售后服务:设备自送货之日起质保期为1年(灯管保固1000小时),质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费,

    培训服务:免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。

    东莞新铧UV设备厂家生产:UV固化机,UV改质机,UV固化炉,UV固化灯,LEDUV固化机,丝印UV固化机,UV油墨固化机,油墨UV光固机,电晕处理机,UV固化灯管,UV光固化等高效节能的设备研发制造。


    产品介绍
    独特性能客户可选配置

    内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

    双重超温保护,安全更可靠;

    内部热风循环,烘烤物件受热均匀;

    升温时间快,温度稳定精准;

    国内一流的隔热、断热、保温技术,密封效果优;

    机体外壳温度低,对室内环境温度影响较小;

    多种加热及运风方根据产品设定;节能省电、安全环保。

    可充氮气气氛保护,达成无氧化烘烤环境。

    控制系统、料盘、推车可依客户需要选择配备。

    颜色选择图例


    客户可以依照色卡指定色彩制作。

    ※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

    温控选购配备

    温控器(单段/8段-256段可编程式)
    台湾宇电温控表日本欧姆龙智能型温控表
    日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
    温度记录仪
    进口多通道彩屏无纸记录仪进口多通道有纸记录仪
    进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
    记录组
    手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
    计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
    电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

    触摸屏+PLC
    威伦7寸Proface
    三菱西门子
    工控机以太网远程监控
    计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
    电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

    风路循环图例

    单面送风型双面送风型双面送风防爆热辐射上升型
    四面辐射型热辐射照射型热风辐射型热风辐射型

    料盘、推车选配项目

    料盘形式




    冲孔盘筛网盘栅格盘
    活动推车




    烤架烤箱推车+托盘子母推车
