    灌胶隧道炉

      灌胶隧道炉适用于:动力电池,电机马达,光伏,半导体,电子电感,IC封装,线路板,触摸屏,显示器,光学镜片,复合新材料等.
    • 浏览次数:201次

    产品详情

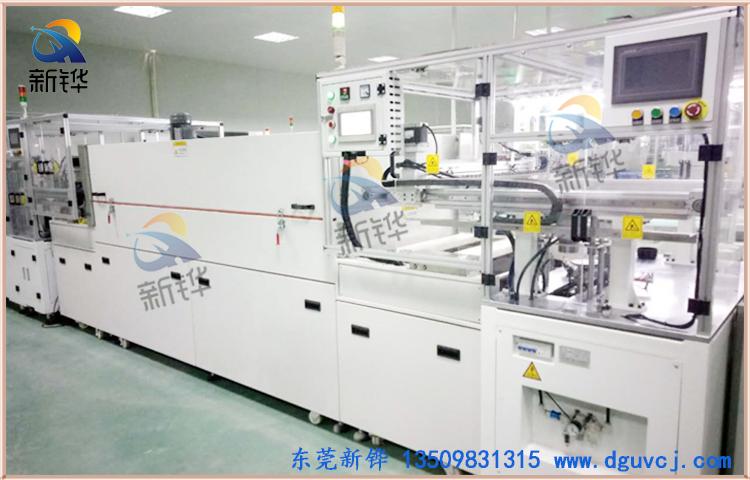

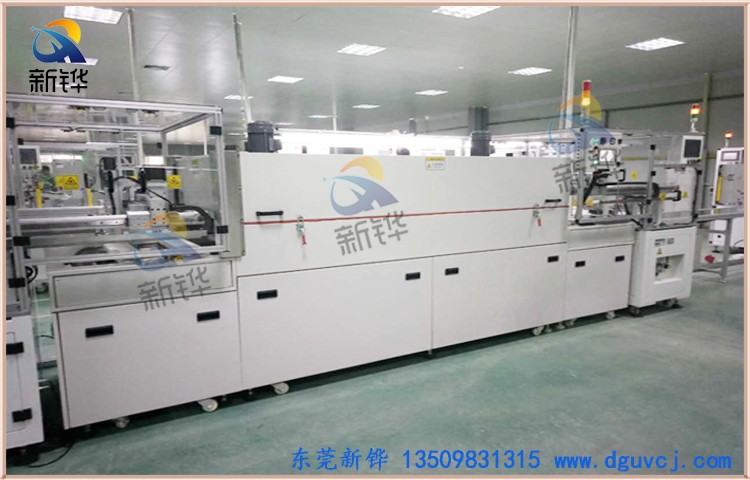

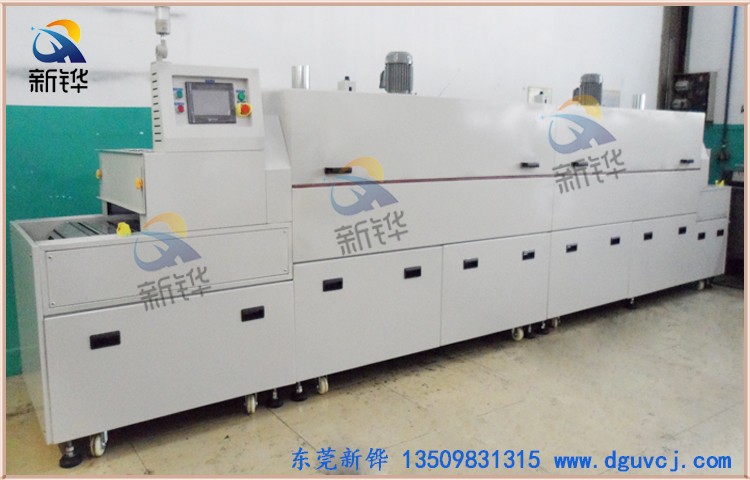

    灌胶隧道炉



    设备名称:灌胶隧道炉

    内胆尺寸:12000mm*宽1250mm*高150mm.
    外形尺寸:15000*宽1450*1650mm.进料1500mm,加热部分长6*2000mm,出料段1000mm.输送高850±50mm.
    温度范围:室温~+200℃250.
    温度波动度:±1℃.
    温度均匀度:±2.5℃(空载测试).
    升温时间:40min.
    外壳温度:温升不超过环境+15℃,接缝处周边除外.
    热风循环风方式:内部三风量三面循环运风,两侧底部出风,顶部中间回风.如果风过大,对产品有影响,可增加挡板将风量挡小一些, 风不能直接吹到产品表面,产品烘烤出来不能有波纹.
    电源:三相五线制,380V,50HZ.
    功率:70KW.
    外壳材料:采用SUS304#T1.5mm镜面不锈钢.

    内胆材料:采用SS41#T1.5mm不锈钢板制作;保持内胆清洁无尘,防生锈、耐腐蚀.
    炉体底架:采用50*50*2.0mm方通制作;保持炉体内外各个面的承载强度,并保留热胀冷缩系数,可防止炉体变形.
    保温门:加热区进出料口各装手动调节保温门,进料口0-200mm可调节.
    环境温度:0℃-40℃.
    相对湿度:85%RH.
    电源:AC380V±10%,50Hz.

    注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

    执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.

    参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》.

    售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费,免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.

    联系方式:蓝生13509831315   赖小姐13712587127

    生产地址:中国东莞市万江区滘联创富工业园

    新铧官网:http://www.dguvcj.com

    新铧邮箱:dgxhua@126.com

    培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.



    标准规格型号选配项目产品视频根据客户要求非标定制 电话:137 1258 7121


    产品介绍
    独特性能客户可选配置

    内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

    双重超温保护,安全更可靠;

    内部热风循环,烘烤物件受热均匀;

    升温时间快,温度稳定精准;

    国内一流的隔热、断热、保温技术,密封效果优;

    机体外壳温度低,对室内环境温度影响较小;

    多种加热及运风方根据产品设定;节能省电、安全环保。

    可充氮气气氛保护,达成无氧化烘烤环境。

    控制系统、料盘、推车可依客户需要选择配备。

    颜色选择图例


    客户可以依照色卡指定色彩制作。

    ※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

    温控选购配备

    温控器(单段/8段-256段可编程式)
    台湾宇电温控表日本欧姆龙智能型温控表
    日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
    温度记录仪
    进口多通道彩屏无纸记录仪进口多通道有纸记录仪
    进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
    记录组
    手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
    计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
    电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

    触摸屏+PLC
    威伦7寸Proface
    三菱西门子
    工控机以太网远程监控
    计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
    电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

    风路循环图例

    单面送风型双面送风型双面送风防爆热辐射上升型
    四面辐射型热辐射照射型热风辐射型热风辐射型

    料盘、推车选配项目

    料盘形式




    冲孔盘筛网盘栅格盘
    活动推车




    烤架烤箱推车+托盘子母推车
