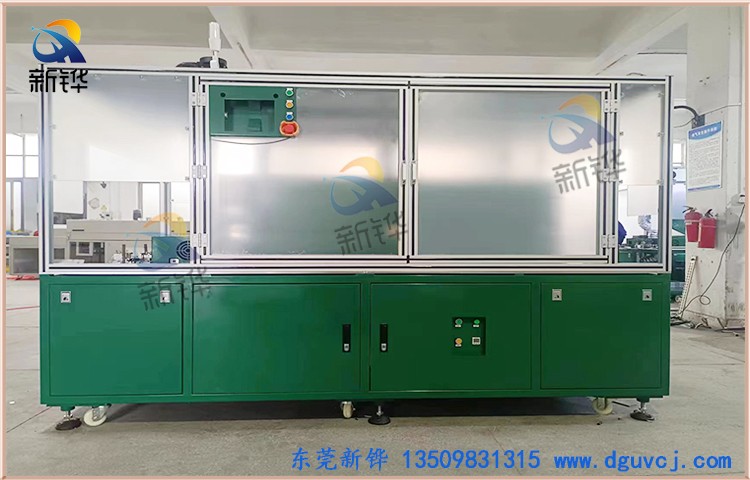

转子隧道炉
设备名称:转子隧道炉
机器型号:XHSO-450-1R
內型尺寸:长1000×宽1650×高150mm
外型尺寸:长1850×宽1350×高1650mm
外箱材质:SS41#1.5mm折弯焊接加工,顶部可掀开检修设计,背面预留2个检测孔.
保温夹层:高密度白色硅酸铝棉厚度为100MM,机台表面温度:室温+25度（接缝处除外）
内箱材质:SUS201#1.2mm不锈钢密焊加工,产品进出口高度100MM
机架材质:支架40*40*2.5mmmm方通,内置电箱,四面活动门板,10厘水平台面.
进出料定位:2组日本SMC气缸配合日本松下光电检测链条定位.
温控系统:7寸昆仑通泰触摸屏+松下PLC+日本欧姆龙温控器+东达SCR,人机界面控制.
加热控制:当进料有故障不能送料时输出停止加热信号停止加热,输送链条,运风电机不能停,当温度降至75度时又继续加热.
温度范围:最高温度:220℃可调,常用温度:150±10℃,室温~150℃大约10分钟.
运风方式:单向水平运风,370W长轴电机配合多翼式风轮.
加热方式:半镀白膜中波红外线电热管加热风循环,单段炉盖加热功率:9KW.
加热时间:升温+恒温时间:10分钟.
冷却方式:正面多个轴流风扇+顶部横流风机吹风冷却,冷却时间:5分钟的链条行程.
传动电机:日本松下伺服电机,输送节拍2S出一个产品,要正反转输送.
输送链条:08B加长销碳钢链条,黑色铝质阳极转子定位杯大约466个.
安全装置:超温保护装置,电源缺相保护,热过载保护,接触器施耐德,漏电开关正泰.
机台颜色:打磨倒角无毛刺,防锈后高温喷塑（客户提供色版,米黄色）.
进出料定位:1组日本SMC气缸配合日本松下光电检测链条定位.
传动电机:日本松下伺服电机,输送节拍2S出一个产品,要正反转输送.
控制方式:缓冲区的控制客户自己负责（不含触摸屏+PLC),本机配备伺服电机,伺服控制,气缸,检测光电.
供电电源:主电源采用AC 220V/380V/ 50Hz 三相五线制.
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.
注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.
参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费.
培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.

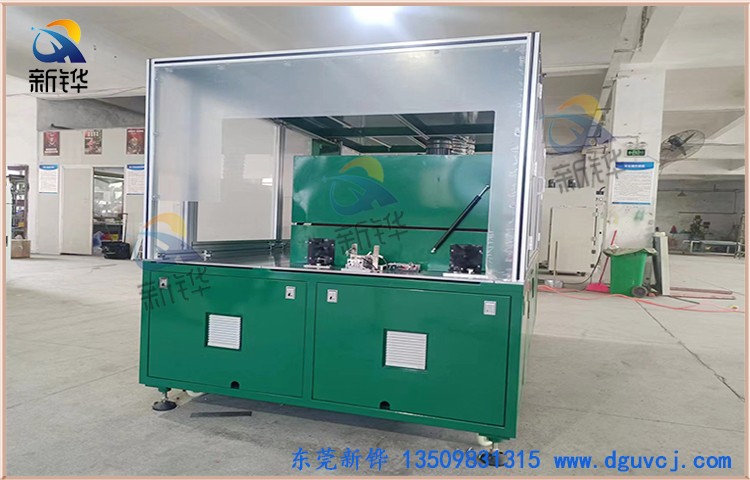

设备名称:转子焗胶炉
机器型号:XHSO-5-05-3R
外箱材质:SS41#1.5mm折弯焊接加工,顶部可掀开检修设计,背面预留2个检测孔.
保温夹层:高密度白色硅酸铝棉厚度为100MM,机台表面温度:室温+25度（接缝处除外）.
内箱材质:SUS201#1.2mm不锈钢密焊加工,产品进出口高度100MM
机架材质:支架40*40*2.5mmmm方通,内置电箱,四面活动门板,10厘水平台面.
进出料定位:2组日本SMC气缸配合日本松下光电检测链条定位.
温控系统:7寸昆仑通泰触摸屏+松下PLC+日本欧姆龙温控器+东达SCR,人机界面控制.
加热控制:当进料有故障不能送料时输出停止加热信号停止加热,输送链条,运风电机不能停,当温度降至75度时又继续加热.
温度范围:最高温度:220℃可调,常用温度:150±10℃,室温~150℃大约10分钟
运风方式:单向水平运风,370W长轴电机配合多翼式风轮.
加热方式:半镀白膜中波红外线电热管加热风循环,单段炉盖加热功率:9KW.
加热时间:升温+恒温时间:10分钟.
冷却方式:正面多个轴流风扇+顶部横流风机吹风冷却,冷却时间:5分钟的链条行程.
传动电机:日本松下伺服电机,输送节拍2S出一个产品,要正反转输送.
输送链条:08B加长销碳钢链条,黑色铝质阳极转子定位杯大约466个.
安全装置:超温保护装置,电源缺相保护,热过载保护,接触器施耐德,漏电开关正泰.
机台颜色:打磨倒角无毛刺,防锈后高温喷塑（客户提供色版,米黄色）.
进出料定位:1组日本SMC气缸配合日本松下光电检测链条定位.
传动电机:日本松下伺服电机,输送节拍2S出一个产品,要正反转输送.
控制方式:缓冲区的控制客户自己负责（不含触摸屏+PLC),本机配备伺服电机,伺服控制,气缸,检测光电.
供电电源:主电源采用AC 220V/380V/ 50Hz 三相五线制.
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.
注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.
参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》.
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费.
培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
