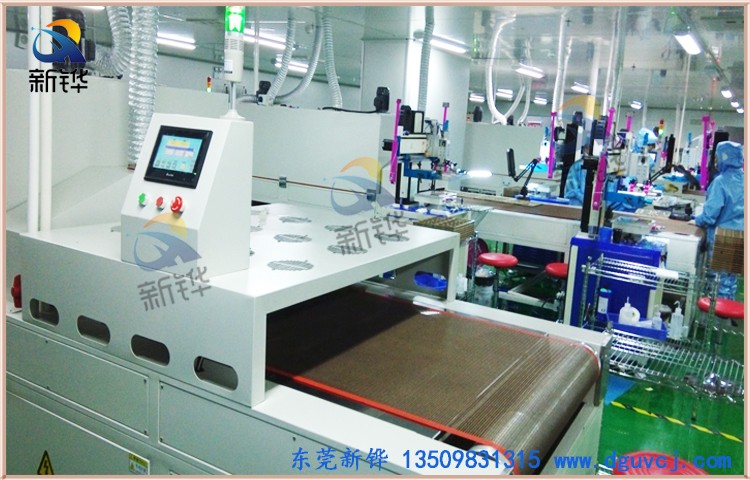

    无尘隧道炉

      无尘隧道炉适用于:触摸屏,显示器,光学镜片,复合新材料等行业.
    • 浏览次数:537次

    产品详情



    无尘隧道炉



    设备名称:无尘隧道炉

    设备型号:XHSOL-100-4IR

    机台电源: AC380V   50HZ   63KVA

    烘烤尺寸: 长8000×宽1050×高50mm

    输送尺寸: 长10000×宽1050×高1650mm(以实物为准)

    机台结构:入料口高度:0-50mm,进料段:800mm,恒温段:2000mm(分4段加热),出料段:800mm

    安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm

    检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计。

    内箱材质:T1.5mm厚SUS304#镜面不锈钢板全密封氩弧焊、保证炉内清洁。

    外箱材质:T1.5mm 厚SS41#冷轧钢板折弯加工制作,经防锈处理后高温烤粉

    机架材质: T2.0*40*40mm铁方通,两侧整体活动封板。

    机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

    保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm

    密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染。

    温度范围:室温~MAX200℃,常用温度150℃

    温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度。

    温度均匀度:空炉150℃恒温15min后温差±5-10℃

    运风方式:经过风道分散后水平循环运风设计,均匀性佳。

    运风电机:长轴型烤箱专用马达3组配强力型多翼式镀锌风轮。

    高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304;风量:2000 m3/h

    加热方式:不锈钢电热管+热风循环。

    加热功率:68KW, 恒温状态功率:34KW

    升温速率:约7℃/min,空炉常温~150℃约需时间20分钟。

    冷却方式: 2排可调节角度轴流风扇。

    输送网带:宽1000mmT1.0*4*4mm铁复龙网带配自动光电纠偏装置。

    网带除尘:进料段安装除尘粘滚。

    输送速度:减速电机配合变频器调速1-3m/min任意调节。

    输送高度:输送带表面距离地面850+50mm可调。

    安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及过载等保护并警报装置…合乎国际安全标准。

    防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54

    机台电源:主电源采用AC 220V/380V/ 50Hz 三相五线制。

    使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。

    注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

    执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行。

    参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》



    标准规格型号选配项目产品视频根据客户要求非标定制 电话:137 1258 7121

    设备名称:无尘隧道炉

    设备型号:XHSOL-100-4IR

    机台电源: AC380V   50HZ   63KVA

    烘烤尺寸: 长8000×宽1050×高50mm

    输送尺寸: 长10000×宽1050×高1650mm(以实物为准)

    机台结构:入料口高度:0-50mm,进料段:800mm,恒温段:2000mm(分4段加热),出料段:800mm

    安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm

    检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计。

    内箱材质:T1.5mm厚SUS304#镜面不锈钢板全密封氩弧焊、保证炉内清洁。

    外箱材质:T1.5mm 厚SS41#冷轧钢板折弯加工制作,经防锈处理后高温烤粉

    机架材质: T2.0*40*40mm铁方通,两侧整体活动封板。

    机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

    保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm

    密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染。

    温度范围:室温~MAX200℃,常用温度150℃

    温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度。

    温度均匀度:空炉150℃恒温15min后温差±5-10℃

    运风方式:经过风道分散后水平循环运风设计,均匀性佳。

    运风电机:长轴型烤箱专用马达3组配强力型多翼式镀锌风轮。

    高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304;风量:2000 m3/h

    加热方式:不锈钢电热管+热风循环。

    加热功率:68KW, 恒温状态功率:34KW

    升温速率:约7℃/min,空炉常温~150℃约需时间20分钟。

    冷却方式: 2排可调节角度轴流风扇。

    输送网带:宽1000mmT1.0*4*4mm铁复龙网带配自动光电纠偏装置。

    网带除尘:进料段安装除尘粘滚。

    输送速度:减速电机配合变频器调速1-3m/min任意调节。

    输送高度:输送带表面距离地面850+50mm可调。

    安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及过载等保护并警报装置…合乎国际安全标准。

    防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54

    机台电源:主电源采用AC 220V/380V/ 50Hz 三相五线制。

    使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。

    注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

    执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行。

    参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》


    产品介绍
    独特性能客户可选配置

    内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

    双重超温保护,安全更可靠;

    内部热风循环,烘烤物件受热均匀;

    升温时间快,温度稳定精准;

    国内一流的隔热、断热、保温技术,密封效果优;

    机体外壳温度低,对室内环境温度影响较小;

    多种加热及运风方根据产品设定;节能省电、安全环保。

    可充氮气气氛保护,达成无氧化烘烤环境。

    控制系统、料盘、推车可依客户需要选择配备。

    颜色选择图例


    客户可以依照色卡指定色彩制作。

    ※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

    温控选购配备

    温控器(单段/8段-256段可编程式)
    台湾宇电温控表日本欧姆龙智能型温控表
    日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
    温度记录仪
    进口多通道彩屏无纸记录仪进口多通道有纸记录仪
    进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
    记录组
    手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
    计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
    电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

    触摸屏+PLC
    威伦7寸Proface
    三菱西门子
    工控机以太网远程监控
    计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
    电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

    风路循环图例

    单面送风型双面送风型双面送风防爆热辐射上升型
    四面辐射型热辐射照射型热风辐射型热风辐射型

    料盘、推车选配项目

    料盘形式




    冲孔盘筛网盘栅格盘
    活动推车




    烤架烤箱推车+托盘子母推车
