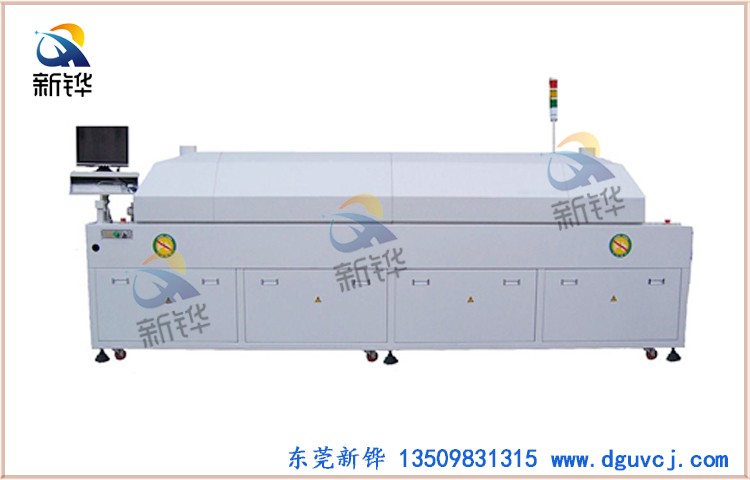

充氮回焊炉
外尺寸L*W*H(mm):5520*1430*1530
加热段长(mm):3110(上*8/下*8)
输送宽度(mm):50-400
输送高度(mm):900±20
输送方式:链条+网带
运输速度:300-2000mm/min
输送方向:左→右 右←左 可选
运输导轨固定方式:前端固定(后端固定)
升温时间:20min
温度范围:RT-300℃
均匀度:±1.5℃
排风量:11m³/min*2(通道)
冷却方式:冷水机冷却(上*3/下*3)
电力:AC380V 64KW 50/60Hz
重量:2710kg
产品特性
1.机器上95%的材料可以循环再用。
2.导轨采用特殊硬化处理,坚固耐用。
3.双导轨结构,有效提高生产效率,节约能耗及生产成本。
4.炉膛内使用全面保护的密闭式设计,有效保护氮气不易流失,使氮气最低可至150ppm。氮耗量低,在300~800ppm氧浓度环境下只在20-22m³/H。
5.新式冷却结构设计使大部分废弃过滤或回收后返回炉内,减少热量流失的同时使助焊剂回收更彻底。
6.15%热传递效率的提升,从容应对更复杂更大型焊接产品的无铅工艺要求。
7.加强主吊臂确保导轨横向变形,杜绝卡板及掉板现象发生。
8.多层保护炉膛设计,炉体外壳表面温度降低10度至20度,有效减低工作环境温度。

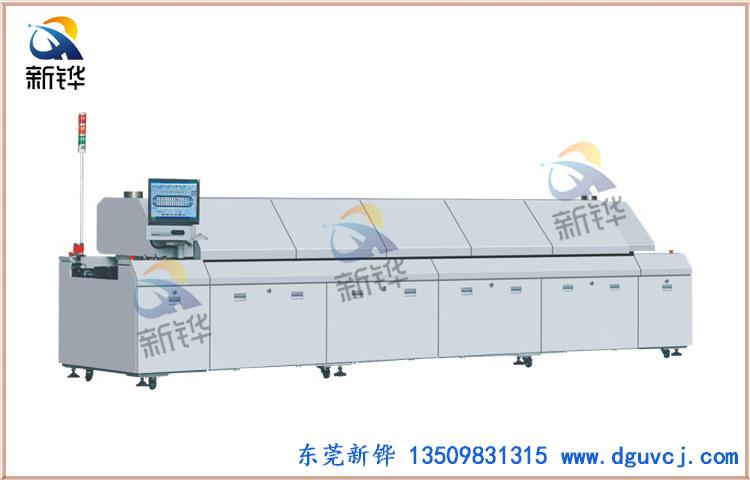

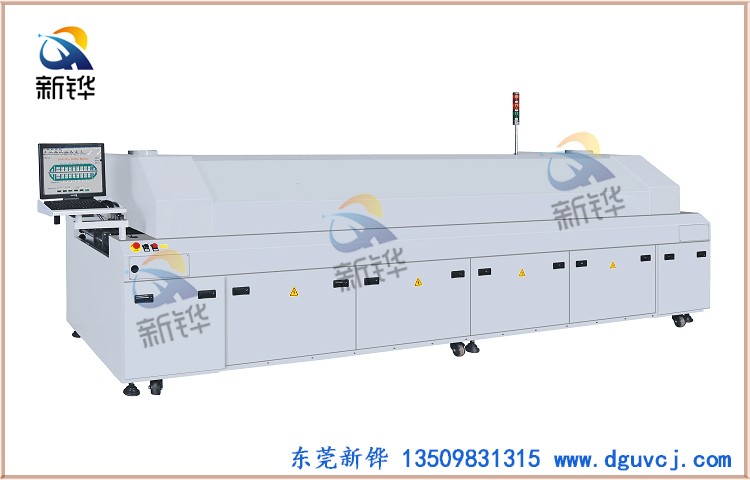

氮气回流焊
外尺寸L*W*H(mm):7050*1430*1530
加热段长(mm):4675(上*12/下*12)
输送宽度(mm):50-400
输送高度(mm):900±20
输送方式:链条+网带
运输速度:300-2000mm/min
输送方向:左→右 右←左 可选
运输导轨固定方式:前端固定(后端固定)
升温时间:20min
温度范围:RT-300℃
均匀度:±1.5℃
排风量:12m³/min*2(通道)
冷却方式:冷水机冷却(上*3/下*3)
电力:AC380V 80KW 50/60Hz
重量:3020kg
产品特性
1.机器上95%的材料可以循环再用。
2.导轨采用特殊硬化处理,坚固耐用。
3.双导轨结构,有效提高生产效率,节约能耗及生产成本。
4.炉膛内使用全面保护的密闭式设计,有效保护氮气不易流失,使氮气最低可至150ppm。氮耗量低,在300~800ppm氧浓度环境下只在20-22m³/H。
5.新式冷却结构设计使大部分废弃过滤或回收后返回炉内,减少热量流失的同时使助焊剂回收更彻底。
6.15%热传递效率的提升,从容应对更复杂更大型焊接产品的无铅工艺要求。
7.加强主吊臂确保导轨横向变形,杜绝卡板及掉板现象发生。
8.多层保护炉膛设计,炉体外壳表面温度降低10度至20度,有效减低工作环境温度。
独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘; 双重超温保护,安全更可靠; 内部热风循环,烘烤物件受热均匀; 升温时间快,温度稳定精准; 国内一流的隔热、断热、保温技术,密封效果优; 机体外壳温度低,对室内环境温度影响较小; 多种加热及运风方根据产品设定;节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例 客户可以依照色卡指定色彩制作。 |
※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。 |
温控选购配备
温控器(单段/8段-256段可编程式) | |||
台湾宇电温控表 | ![]() | 日本欧姆龙智能型温控表 | ![]() |
日本进口256段可编程式欧姆龙温控仪 | ![]() | 日本OMRON温控器 | ![]() |
温度记录仪 | |||
进口多通道彩屏无纸记录仪 | ![]() | 进口多通道有纸记录仪 | ![]() |
进口PARTLOW圆图温度记录仪 | ![]() | 进口YOKOGAWA 48通道温度记录仪 | ![]() |
记录组 | |||
手提式温度记录器组 6点 | ![]() | IR 电脑温度记录器组6点~12点 | ![]() |
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。 | |||
触摸屏+PLC | |||
威伦7寸 | ![]() | Proface | ![]() |
三菱 | ![]() | 西门子 | ![]() |
工控机以太网远程监控 | |||
![]() | |||
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 |
风路循环图例
![]() | ![]() | ![]() | ![]() |
单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
![]() | ![]() | ![]() | ![]() |
四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
料盘形式 | |||
冲孔盘 | 筛网盘 | 栅格盘 | |
活动推车 | |||
烤架 | 烤箱推车+托盘 | 子母推车 |
