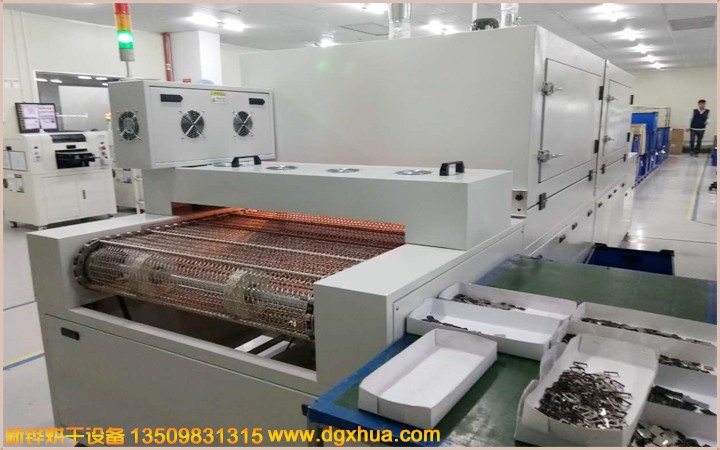

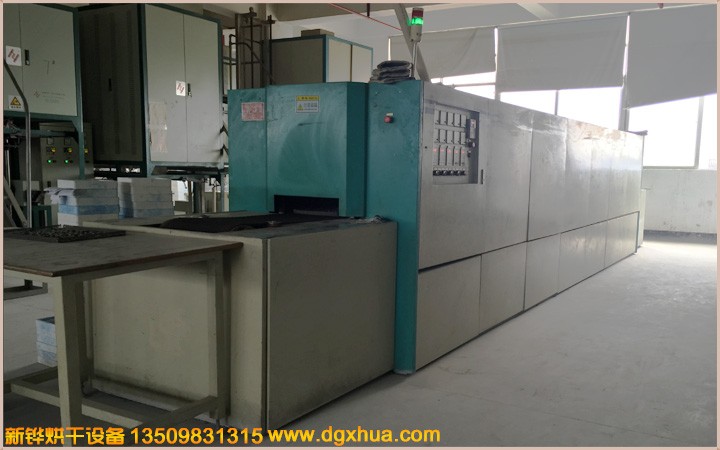

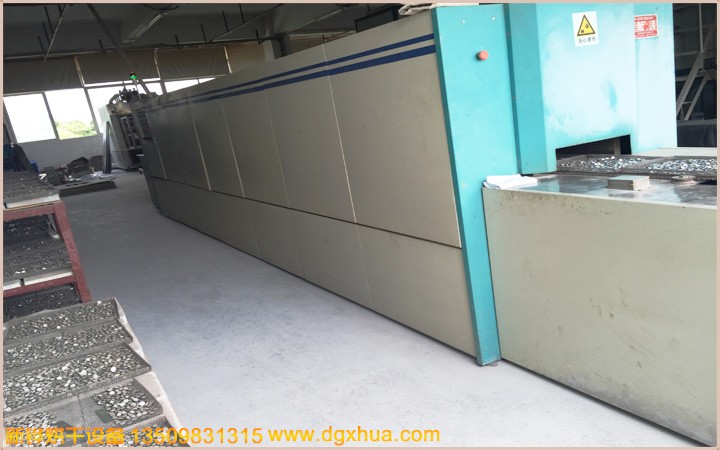

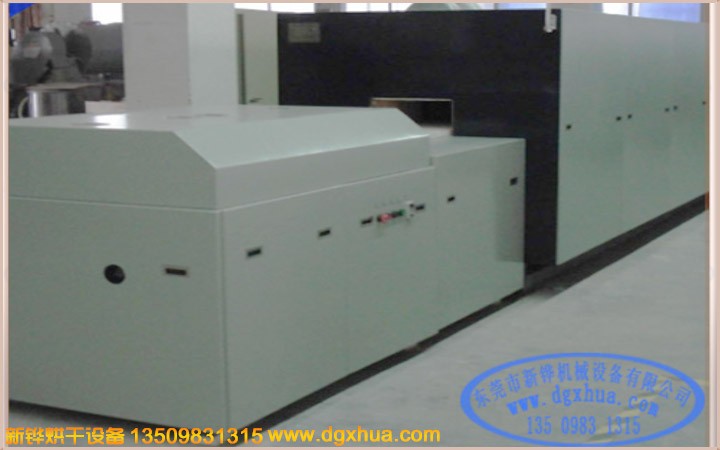

模具热处理炉

模具热处理炉主要参数说明：

一、机台名称：模具热处理炉 型号：XHSO-700-3IR

二、电    源：AC380V  3Φ  50HZ  89.5KW

三、机台尺寸：外尺寸: W1130mm×L8000mm×H 1180mm

入料段长:1000mm；加热段长:6000mm（分3段温控，每段：2000mm/1个循环运风马达）；出料段长：1000mm；

输送网宽800mm，输送网面距地高800mm+ 50mm，进/出高度400MM可调；

四、温控系统

4.01温度范围：室温~500℃，常用450℃，常温升至450℃大约40~50分钟；

4.02温度控制器：台湾（宣荣）温度控制器（置于出料端），数字设定，LED显示，PID自动演算，配合SSR输出控制，K型热电偶检测温度；

4.03温度均匀度：空炉450℃恒温40min后温差±8%℃（进料段除外）；

五、结构设计

5.01内外材质：内箱采用SUS304＃不锈钢板，四周氩焊密封加工（防污染）

外箱采用：SS41＃钢板经防锈后静电高温粉体涂装，皱纹白；

5.02保温材质：采用高级保温棉，保温厚度200mm加空气隔热保温。采用耐石棉带迫紧，美观无污染；

5.03机台结构：加热段用手动撑杆掀开式设计，方便检修及清洁保养；

六、送风系统

6.01马达由顶部循环送风，热风从上至下后吹向产品，喷流式设计，均匀性佳；

6.02采用1组台湾升捷长轴型高温专用马达及强力型多翼式不锈钢风轮；

七、加 热 器：台湾华特中波红外线电热管，电热功率：85KW；

八、输送系统

8.01采用台湾升捷传动减速马达+链轮+304#不锈钢输送网，输送方式（正对输送面板，控制箱进料段下方）由左至右，连续式输送，机头机尾加装防偏装置；

8.02速度速度：0.1~3M/min，（常用0-2M/MIN）采用台湾易能变频器调速，附数字式LED速度表；

九、安全系统

9.01超温停止加热并警报装置；

9.02马达、电热过电流保护；

9.03控制回路短路及过载保护；

9.04正泰漏电断路器；

9.05前后段加装异常紧急开关；

9.06三色指示灯（红色故障指示、黄色待机指示、绿色运转指示）；

9.07电源逆向防止器等…合乎国际安全标准；

 十、其它配置

10.01入料段配合客户放料，出料段手动收料；

10.02搬运脚轮与水平调整固定螺丝脚M18×L150mm；

10.03保固期限爲一年。因机台质量问题而造成零件之损坏将免费更换（消耗零件及损坏原因在买方时不在此限）。
