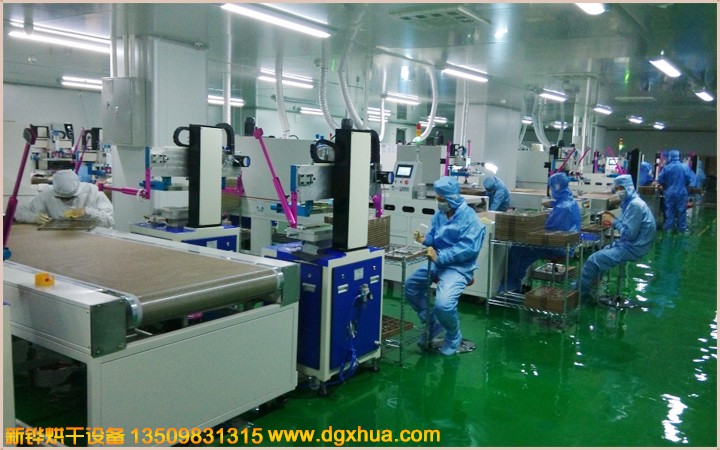

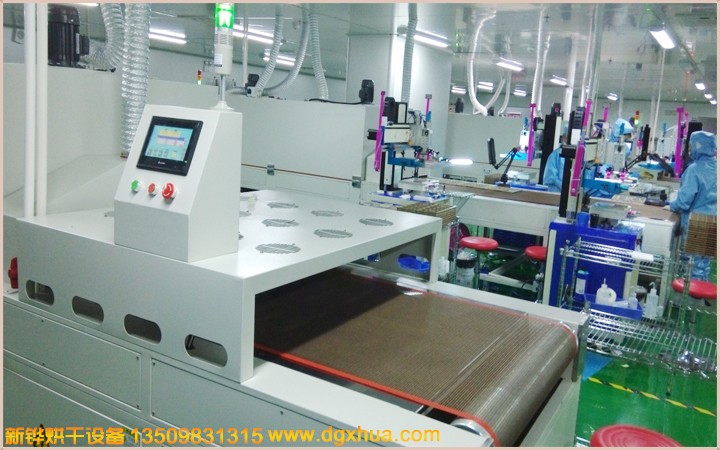

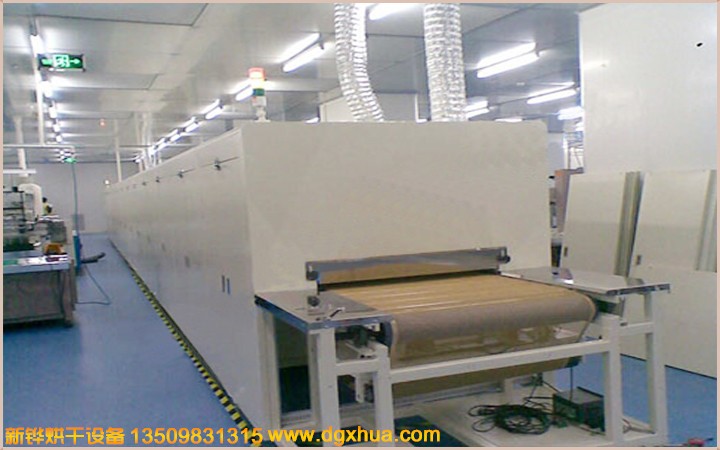

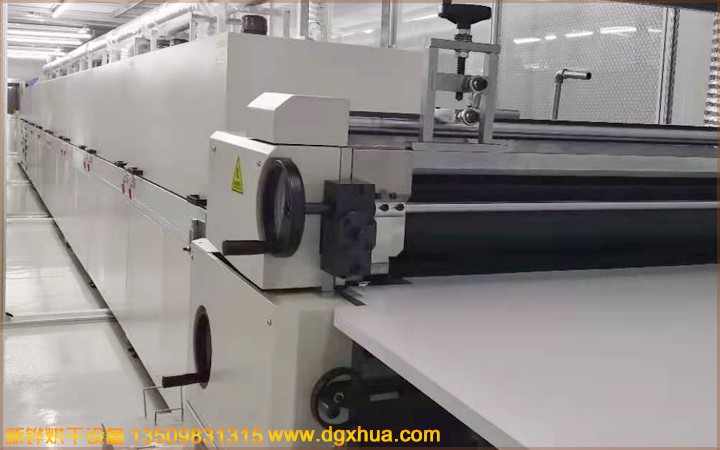

135-0985-1315导光板丝印隧道炉
1．炉部分外形尺寸:线体总长12米，网带宽1.0米，总高1.6米，出料部分长1米，烘干部分长10米，分为5段，进料部分长1米，冷却区为0.4米，线体大梁支架和箱体外壳采用2.0mm厚冷板折弯而成，整机外壳高温静电喷塑(非普通油漆)耐腐蚀易清洗，机架用50×50mm方通焊接而成，配16mm调节脚杯。
2．内胆共5段炉腔，每段2米，炉腔总长10米。内胆材质采用1.2mm厚SUS#304镜面不锈钢板制作，炉腔总高0.4米，进料口净高度0.2米，设可调节档板，中间100mm厚高温硅酸隔热岩棉，网带底部配有高温隔热层。使炉体外部不烫手。顶部配有进气口和排气口阀门，可调节室内空气流量，便温度更加均匀。每段炉盖均可独立翻起打开。便于炉内的清洁。
3． 电器部分:电源三相 AC380V，120A，三相五线制，功率43KW，采用2P台湾爱德利变频器变频调速， 配台湾爱德力1。5KW调速电机一台，奥克力牌80型减速牙箱，速比为1:60，配传动齿轮和传动链条，传动速度0.5至6米/分钟任意可调，配独立的控制系统，每段炉腔配台湾爱德力牌运风马达二台，配八寸半运风风轮，炉盖双内层配有运风风槽，发热管内置风槽内，三面循环运风，共计：10台运风马达，每台0.37KW。使炉内温度更加均匀；每段炉腔内装有不锈钢散热片式发热管12条，共计60条，每条600W均匀分布在配在炉腔内部，传输带底部配有隔热层，厚度为80mm，使炉外温度不烫手(温度在50度以下)，每段炉腔配独立的控制电箱和温控系统。方便设置不同的温度。
4． 控制部分:每段炉盖配单独的小控置电箱，每段的温度可独立控制和显示，温控系统宣荣牌H721型微电脑智能型数显温控器，配有PV和SV数字显示窗口，采用模块连续缓冲式输出控制加热器， 采用SSR固态继电器输出。颠覆传统过零触发时带来的电流瞬间冲击大、控温波动大等影响，配合性价比极高的E系列4-20MA输出型温控器，可使输出电压平稳线性变化，控温效果更稳定，性能更卓越，(可根据温度的误差大小自动调整输出功率的大小)使温度更加精准， 温度室温至200℃任意可调，双温控器控制(设有超温上限温控器，防止因主温控器失控而损坏其产品，功能有PID自整定微积分控制、自动恒温、超温断电报警、漏电保护、电机过载保护等功能，内部温差±3度；分四段八路控制（当到达设定温度时可任意关掉其中几段发热管，降低加热功率，其达到省电效果）。其它控制电路电器均采用进口三菱和日本富士电器控制；前后设有紧急停机按钮。确保安全。箱体前后两段装有多色指示灯，可随时监控炉内的工作情况和故障。链条设有防卡死和报警装置。
5．传动部分: 采用链条式不锈钢网带，中间配有链条拖动道轨和小滚筒。机头机尾配可调节的主动滚筒，防止网带跑边。网带中间每隔80 mm穿有8厘不锈钢圆钢作为网带加强筋。 网距为8mm*10mm*1.5mm，底部和上部配有拖动道轨。
联系人：藍生 13509831315
电话：0769-82983077
传真：0769-82985549
网址：Http://www.dguvcj.com
地址：广东东莞万江滘联创富工业园
设备名称：无尘隧道炉
设备型号：XHSOL-100-4IR
机台电源: AC380V 50HZ 63KVA
烘烤尺寸: 长8000×宽1050×高50mm
输送尺寸: 长10000×宽1050×高1650mm（以实物为准）
机台结构：入料口高度：0-50mm,进料段：800mm,恒温段：2000mm(分4段加热）,出料段：800mm
安装定位：底部安装承重3寸脚轮、M18脚杯高度可调+50mm
检修方式：炉盖电动推杆掀开+手动撑杆保护检修方式设计。
内箱材质：T1.5mm厚SUS304#镜面不锈钢板全密封氩弧焊、保证炉内清洁。
外箱材质：T1.5mm 厚SS41#冷轧钢板折弯加工制作，经防锈处理后高温烤粉。
机架材质: T2.0*40*40mm铁方通,两侧整体活动封板。
机台颜色：经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。
保温结构：采用耐高温白色硅酸铝棉,保温层厚度100mm
密封条：采用₵20mm耐高温双硅胶密封条密封处理,美观无污染。
温度范围：室温~MAX200℃,常用温度150℃
温度控制器：智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度。
温度均匀度：空炉150℃恒温15min后温差±5-10℃
运风方式：经过风道分散后水平循环运风设计,均匀性佳。
运风电机：长轴型烤箱专用马达3组配强力型多翼式镀锌风轮。
高效过滤器：采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304；风量：2000 m3/h
加热方式：不锈钢电热管+热风循环。
加热功率：68KW, 恒温状态功率：34KW
升温速率：约7℃/min,空炉常温～150℃约需时间20分钟。
冷却方式: 2排可调节角度轴流风扇。
输送网带：宽1000mmT1.0*4*4mm铁复龙网带配自动光电纠偏装置。
网带除尘：进料段安装除尘粘滚。
输送速度：减速电机配合变频器调速1-3m/min任意调节。
输送高度：输送带表面距离地面850+50mm可调。
安全保护：漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及过载等保护并警报装置…合乎国际安全标准。
防护标签：所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54
机台电源：主电源采用AC 220V/380V/ 50Hz 三相五线制。
使用条件：环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项：烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。
执行标准：炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行。
参考标准：JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
