135-0985-1315项目 | 参数说明 | ||||||
设备名称 | 转子焗炉 型号： XH-Na-320A | ||||||
机台尺寸 | 长1825mm*宽1600mm*高1700mm | ||||||
1 | 电 源 | AC380V 3φ 50HZ 13.5KVA | |||||
2 | 机台材质 | 外箱材质：T 1.5mm折弯焊接加工，打磨倒角无毛刺。 内箱材质：T1.5mm镜面不锈钢密焊加工，产品进出口高度150mm. 机架材质：T2.5*40*40mm方通焊接成型，机架四面封板， 固定脚轮：底部安裝3.5寸万向腳轮2个、刹车腳轮2个。 机台颜色：防锈后高温喷塑，RAL6016高光绿色。 | |||||
3 | 加热区 | 运风方式：顶部单向水平热风循环运风，370W长轴电机配9寸多翼式风轮。 加热方式：中波红外线电热管器，加热功率：12KW，升温速率：12℃/min。 烘烤时间：15分钟。 温度范围：室温-150℃±10℃可调。 最高温度：室温-180℃可调。 加热控制：日本欧姆龙温控器+台能SCR控制中波红外线电热管，三相数显电流表检测电流、风机接触器施耐德。 冷却风机功率：370W。 | |||||
4 | 输送系统 | 输送节拍：3.2S/个，08加长销不锈钢链条，加长销轴∮8mm，链条节距4*12.7mm。总共430个铝质治具杯，烘区263个，冷却128个，空杯12个，进料27个。 | |||||
6 | 操作系统 | 控制元件：触摸屏+可编程控制器+手动按钮开关控制。 操作界面：上/下料时间、焗胶温度等参数直接设定。 | |||||
7 | 安全保护 | 馬達、電熱過電流保護，控制回路短路及過載保護，漏電斷路器、電源逆向防止器、操作面板急停开关、门磁保护开关。 三色信号指示灯（红色故障，黄色待机，绿色运行）。 所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。 | |||||
8 | 使用条件 | 主電源采用AC 220V/380V/ 50Hz 三相五線制。 气管负载压缩空气压力大于5bar。 | |||||
第二章 售后服務及培训 2.2质保期内发生任何非人为质量问题，免费提供维修,如设备问题接到电话4-8小时内赶到设备安装地点,特殊原因不能到达,接到甲方电话24-36小时内到达。 2.3设备安装调试完毕后，現場實際操作培訓；免费提供设备的程式編寫及输入、故障模拟及排除、操作、日常維護及保养方面的培训內容。 3.1交貨日期为簽定合同收到訂金之日起30天內完成（不含运输时间）。 3.2 安装调试时间为货到工厂之日起 3 個工作日內完成。 3.3设备调试完成10天内为验收时间，以双方签定的技术协议书为标淮。 3.4设备交付时附设备说明书1份、操作手册、主要部件说明书。 第四章．其它 4.1主要配件清单 | |||||||
序号 | 名 称 | 品牌 | 规格 | 备注 | |||
1 | 触摸屏 | 昆仑通泰 | 7寸 | ||||
2 | 可编程控制器 | 松下 | AFP-HC60T | ||||
3 | 伺服 | 松下 | MHMF092L1U2M | ||||
4 | 伺服驱动 | 松下 | MDDLN55SG | ||||
5 | 减速电机 | 纽格尔 | PRF80-L1-10 | ||||
6 | 运风电机 | 升捷 | XH-37-14 | ||||
9 | 高温轴承 | 定制 | 6804ZZ/300℃ | ||||
10 | 漏电开关 | 施耐德 | EA9AN4C32 | ||||
11 | 接触器 | 施耐德 | LC1D09 | ||||
12 | 热过载保护器 | 施耐德 | LRD07 | ||||
13 | 中间继电器 | 欧姆龙 | MY4N-GS | ||||
14 | 光电开关 | 松下 | EX-13A | ||||
15 | 急停开关 | 施耐德 | ZB2-BS54C | 红色 | |||
16 | 按钮开关 | 施耐德 | ZB2-BA3C | 绿色 | |||
17 | 三色指示灯 | 欧恩 | M4T～1ABFT-50 | ||||
18 | 开关电源 | 明纬 | LRS-150-24V | ||||

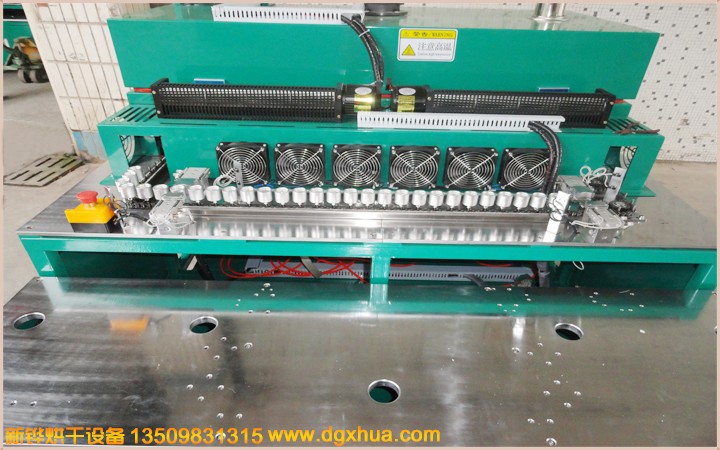

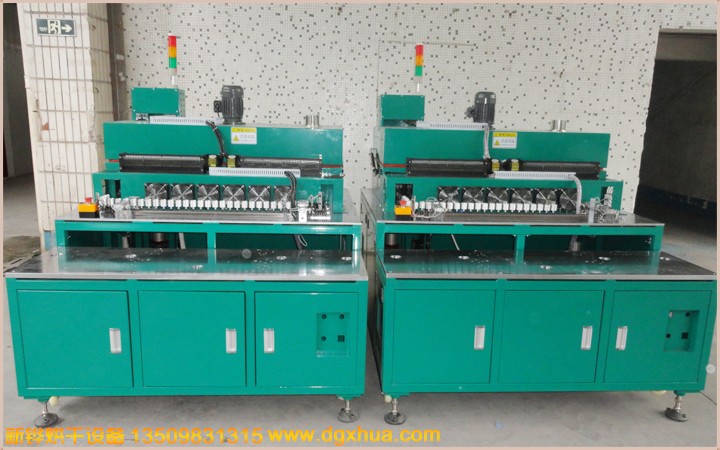

设备名称:转子焗胶炉
机器型号:XHSO-5-05-3R
外箱材质:SS41#1.5mm折弯焊接加工,顶部可掀开检修设计,背面预留2个检测孔.
保温夹层:高密度白色硅酸铝棉厚度为100MM,机台表面温度:室温+25度（接缝处除外）.
内箱材质:SUS201#1.2mm不锈钢密焊加工,产品进出口高度100MM
机架材质:支架40*40*2.5mmmm方通,内置电箱,四面活动门板,10厘水平台面.
进出料定位:2组日本SMC气缸配合日本松下光电检测链条定位.
温控系统:7寸昆仑通泰触摸屏+松下PLC+日本欧姆龙温控器+东达SCR,人机界面控制.
加热控制:当进料有故障不能送料时输出停止加热信号停止加热,输送链条,运风电机不能停,当温度降至75度时又继续加热.
温度范围:最高温度:220℃可调,常用温度:150±10℃,室温~150℃大约10分钟
运风方式:单向水平运风,370W长轴电机配合多翼式风轮.
加热方式:半镀白膜中波红外线电热管加热风循环,单段炉盖加热功率:9KW.
加热时间:升温+恒温时间:10分钟.
冷却方式:正面多个轴流风扇+顶部横流风机吹风冷却,冷却时间:5分钟的链条行程.
传动电机:日本松下伺服电机,输送节拍2S出一个产品,要正反转输送.
输送链条:08B加长销碳钢链条,黑色铝质阳极转子定位杯大约466个.
安全装置:超温保护装置,电源缺相保护,热过载保护,接触器施耐德,漏电开关正泰.
机台颜色:打磨倒角无毛刺,防锈后高温喷塑（客户提供色版,米黄色）.
进出料定位:1组日本SMC气缸配合日本松下光电检测链条定位.
传动电机:日本松下伺服电机,输送节拍2S出一个产品,要正反转输送.
控制方式:缓冲区的控制客户自己负责（不含触摸屏+PLC),本机配备伺服电机,伺服控制,气缸,检测光电.
供电电源:主电源采用AC 220V/380V/ 50Hz 三相五线制.
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.
注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.
参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》.
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费.
培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
