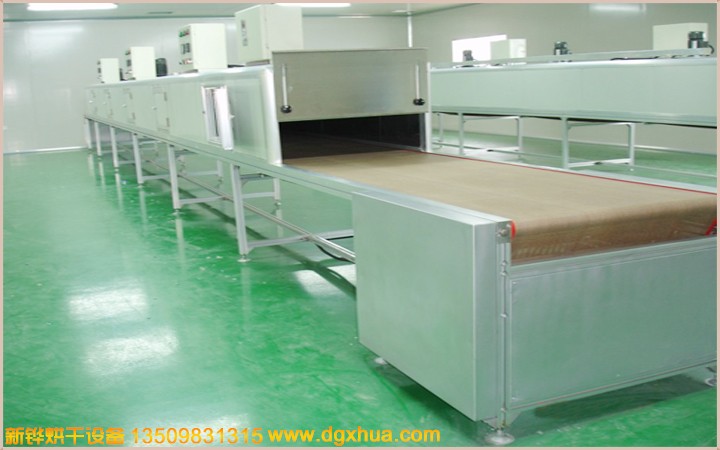

千级无尘隧道炉

设备名称

千级洁净隧道炉   型号： XHSOL-90-2R

1

电源

AC380V  3φ  50HZ  36KVA

2

内尺寸

长4000 × 宽900 × 高100mm

3

外尺寸

长6800 × 宽1850 × 高1885mm（以实物为准）

4

机台结构

进料口：100mm(进料高度）。

进料段：500mm (含抽风罩120mm）。

烘干段：4000mm（分2段加热控制）。

冷却段：1800mm(含抽风罩120mm)。

出料段：500mm。

检修方式：炉盖电动推杆掀开+手动撑杆保护。

5

机台材质

内箱材质：T1.2mm厚SUS304#镜面不锈钢板满焊製作。

外箱材质：T1.5mm厚SS41#冷轧钢板折弯加工製作。

机架材质：T2.0*40*40mm铁方通，两侧整体活动封板。

机台定位：底部安裝M18承重腳杯， 3寸腳杯高度可調。
机台颜色：经防锈处理后靜電高溫粉體塗裝，整机为邹纹灰白色。

6

保温结构

保温棉：高密度白色硅酸铝棉，保温层厚度100mm。

防护标签：设备高温部分加贴高温警示标识。

7

温控系统

温度范围：常用温度150℃,最高温度:常温～MAX200℃可调;

操作方式：触摸屏+可编程控制器人机界面操作。

温控方式：温度模块控器配合可控硅控制, 輸入模式為精密 K型熱电偶；温控系统具备自动整定和PID参数的自动校正功能。

温度均匀度：恒温15分钟空炉150℃±5℃

8

运风系统

运风方式：经过风道分散后顶部垂直运风，循环运风設計，均勻性佳。

运风电机：長軸型高温馬達多組配合多翼式不锈钢風輪。

过滤器：采用二级过滤，进风口加装初效过滤器，炉内加装百级耐高温有隔

板高效过滤器，双面防护网为不锈钢方格网SUS304；

进风口：￠90mm圆筒过滤器。

排风口：￠90mm不锈钢，可调节风量。

9

加热系统

加热器：304#无尘化不锈钢电热管。

加热功率：30KW, 恒温状态功率：15KW。

升温速率：约7℃/min,空炉20分钟常温升至150℃。

10

输送系统

输送网带：宽900mm4*4mm咖啡色铁复龙网带。

涨紧装置：网带两侧加导条纠偏配合手动调节涨紧座。

输送速度：减速电机配合变频器调速，常用0.5m/min任意调节。

输送高度：输送带表面距离地面可调850+30mm。

11

冷却方式

多排轴流风扇附高效过滤器强制风冷。

12

安全保护

超溫停止加熱並警報裝置；馬達、電熱過電流保護；控制回路短路及過載保護；

漏電斷路器、電源逆向防止器等…合乎國際安全標準。

操作面板/出料急停开关、出料光电检测产品。

三色信号指示灯（红色故障指示，黄色待机指示，绿色运行指示）。

所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

13

使用条件

主電源采用AC 220V/380V/ 50Hz 三相五線制。

环境相对湿度40%-50%,温度为20-30摄氏度。

气管负载压缩空气压力大于5bar。
烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。

14

参考标准

炉温均匀度按GB9452-1988或JB/T6049-1992执行

电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行

JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》

GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

第二章．交货日期与验收标准

1

售后服務

設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修。

质保期外设备配
