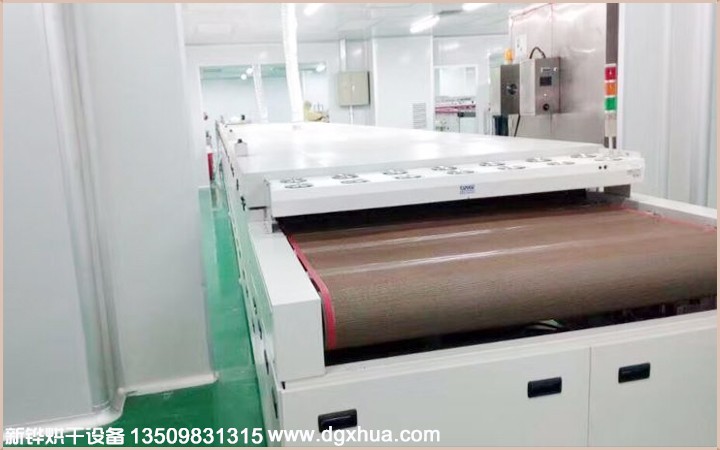

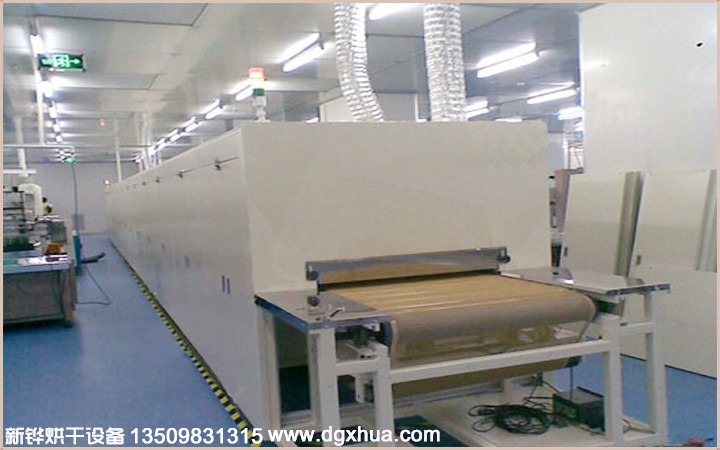

设备名称:无尘隧道炉
机台电源: AC380V 50HZ 75KVA
烘烤尺寸: 长10000×宽1050×高100㎜
输送尺寸: 长12000×宽1350×高1650㎜(以实物为准)
机台结构:入料口高度:100mm,进料段:1000mm,恒温段:10000mm(分4段加热),出料段:1000mm
安装定位:底部安裝承重3寸脚轮、M18腳杯高度可調+50mm。
检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计。
内箱材质:T1.2mm厚SUS304#镜面不锈钢板全密封氬弧焊、保證爐內清潔。
外箱材质:T1.4mm 厚SS41#冷轧钢板折弯加工製作。
机架材质: T2.0*40*40mm铁方通,两侧整体活动封板。
机台颜色:经防锈处理后靜電高溫粉體塗裝,整机为邹纹灰白色。
保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm。
密封条:采用₵20mm耐高温双硅胶密封条密封处理,美觀無污染。
溫度範圍:室溫~MAX200℃,常用温度150℃。
溫度控制器:智能溫度控制器,數字設定,LED顯示,PID自動演算,配合SSR輸出控制,K型热电偶检测温度。
溫度均匀度:空爐150℃恒溫15min后溫差±5-10℃ 。
运风方式:经过风道分散后水平循环运风設計,均勻性佳。
运风电机:長軸型烤箱專用馬達3組配強力型多翼式镀锌風輪。
高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304;风量:2000 m3/h;
加热方式:不锈钢电热管+热风循环。
加热功率:68KW, 恒温状态功率:34KW.
升温速率:约7℃/min,空炉常温~150℃约需时间20分钟。
冷却方式: 2排可调节角度轴流风扇。
输送网带:宽1000mmT1.0*4*4mm铁复龙网带配自动光电纠偏装置。
网带除尘:进料段安装除尘粘滚。
输送速度:减速电机配合变频器调速1-3m/min任意调节。
输送高度:输送带表面距离地面850+50mm可调。
安全保护:漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載等保護并警報裝置…合乎國際安全標準。
防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54。
机台电源:主電源采用AC 220V/380V/ 50Hz 三相五線制。
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂。
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.
参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》.

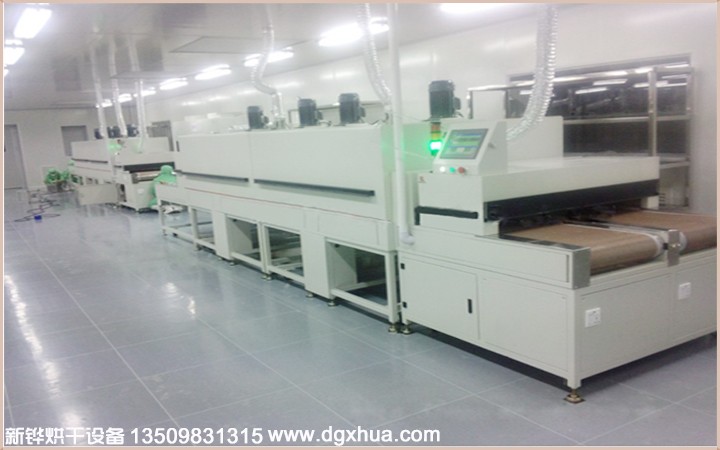

设备名称:无尘隧道炉
设备型号:XHSOL-100-4IR
机台电源: AC380V 50HZ 63KVA
烘烤尺寸: 长8000×宽1050×高50mm
输送尺寸: 长10000×宽1050×高1650mm(以实物为准)
机台结构:入料口高度:0-50mm,进料段:800mm,恒温段:2000mm(分4段加热),出料段:800mm
安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm
检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计。
内箱材质:T1.5mm厚SUS304#镜面不锈钢板全密封氩弧焊、保证炉内清洁。
外箱材质:T1.5mm 厚SS41#冷轧钢板折弯加工制作,经防锈处理后高温烤粉。
机架材质: T2.0*40*40mm铁方通,两侧整体活动封板。
机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。
保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm
密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染。
温度范围:室温~MAX200℃,常用温度150℃
温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度。
温度均匀度:空炉150℃恒温15min后温差±5-10℃
运风方式:经过风道分散后水平循环运风设计,均匀性佳。
运风电机:长轴型烤箱专用马达3组配强力型多翼式镀锌风轮。
高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304;风量:2000 m3/h
加热方式:不锈钢电热管+热风循环。
加热功率:68KW, 恒温状态功率:34KW
升温速率:约7℃/min,空炉常温~150℃约需时间20分钟。
冷却方式: 2排可调节角度轴流风扇。
输送网带:宽1000mmT1.0*4*4mm铁复龙网带配自动光电纠偏装置。
网带除尘:进料段安装除尘粘滚。
输送速度:减速电机配合变频器调速1-3m/min任意调节。
输送高度:输送带表面距离地面850+50mm可调。
安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及过载等保护并警报装置…合乎国际安全标准。
防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54
机台电源:主电源采用AC 220V/380V/ 50Hz 三相五线制。
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行。
参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》
独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘; 双重超温保护,安全更可靠; 内部热风循环,烘烤物件受热均匀; 升温时间快,温度稳定精准; 国内一流的隔热、断热、保温技术,密封效果优; 机体外壳温度低,对室内环境温度影响较小; 多种加热及运风方根据产品设定;节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例 客户可以依照色卡指定色彩制作。 |
※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。 |
温控选购配备
温控器(单段/8段-256段可编程式) | |||
台湾宇电温控表 | ![]() | 日本欧姆龙智能型温控表 | ![]() |
日本进口256段可编程式欧姆龙温控仪 | ![]() | 日本OMRON温控器 | ![]() |
温度记录仪 | |||
进口多通道彩屏无纸记录仪 | ![]() | 进口多通道有纸记录仪 | ![]() |
进口PARTLOW圆图温度记录仪 | ![]() | 进口YOKOGAWA 48通道温度记录仪 | ![]() |
记录组 | |||
手提式温度记录器组 6点 | ![]() | IR 电脑温度记录器组6点~12点 | ![]() |
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。 | |||
触摸屏+PLC | |||
威伦7寸 | ![]() | Proface | ![]() |
三菱 | ![]() | 西门子 | ![]() |
工控机以太网远程监控 | |||
![]() | |||
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 |
风路循环图例
![]() | ![]() | ![]() | ![]() |
单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
![]() | ![]() | ![]() | ![]() |
四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
料盘形式 | |||
冲孔盘 | 筛网盘 | 栅格盘 | |
活动推车 | |||
烤架 | 烤箱推车+托盘 | 子母推车 |
