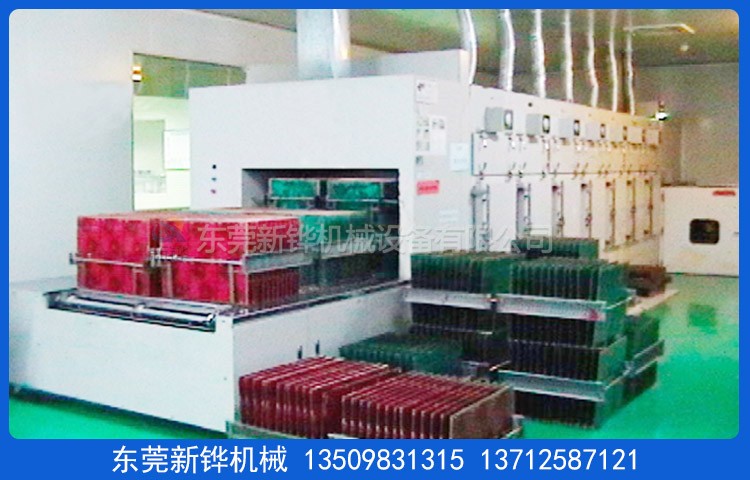

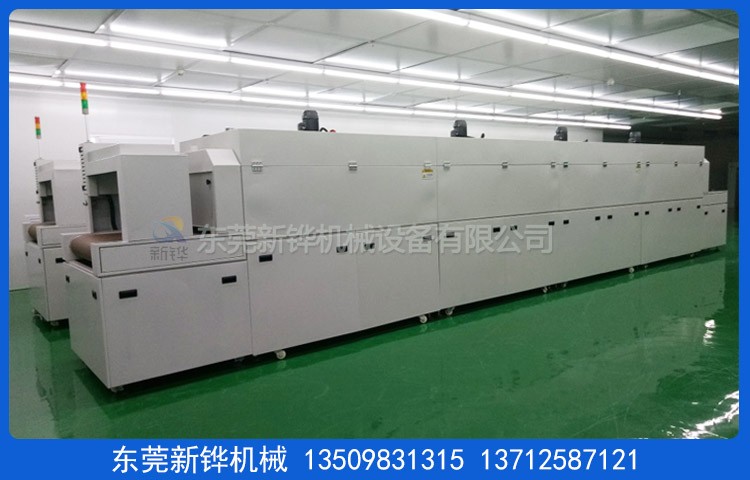

设备名称:电子线路板隧道炉
机器型号:XHSO-8-1-4R
机台电源:AC380V 50HZ 46KVA
烘烤尺寸:长8000×宽1050×高200mm
输送尺寸:长10000×宽1250×高1650mm(以实物为准)
机台结构:入料口高度:0-200mm,进料段:800mm,恒温段:8000mm(分4段加热),出料段:800mm,冷却段:400mm
安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm
检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计.
内箱材质:T1.2mm厚SUS430#镜面不锈钢板全密封氩弧焊,保证炉内清洁.
外箱材质:T1.4mm厚SS41#冷轧钢板折弯加工制作.
机架材质:T2.0*40*40mm铁方通,两侧整体活动封板.
机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.
保温结构:电子线路板隧道炉采用耐高温白色硅酸铝棉,保温层厚度100mm
密封条:电子线路板隧道炉采用₵20mm耐高硅胶密封条密封处理,美观无污染.
温度范围:室温~MAX200℃,常用温度150℃
温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度.
温度均匀度:空炉150℃恒温15min后温差±5-10℃
运风方式:经过风道分散后水平循环运风设计,均匀性佳.
运风电机:长轴型烤箱专用马达3组配强力型多翼式镀锌风轮.
加热方式:电子线路板隧道炉采用不锈钢电热管+热风循环.
加热功率:46KW,恒温状态功率:23KW
升温速率:约7℃/min,空炉常温~150℃约需时间20分钟.
冷却方式:2排可调节角度轴流风扇.
输送网带:宽800mmC2062碳钢链条+201串杆+1.5mm不锈钢网带.
输送速度:减速电机配合变频器调速1-3m/min任意调节.
输送高度:输送带表面距离地面850+50mm可调.
安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及过载等保护并警报装置…合乎国际安全标准.
防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54
机台电源:主电源采用AC 220V/380V/ 50Hz 三相五线制.
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.
注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.
参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》
技术标准:GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费.
培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.
东莞市新铧机械设备有限公司主营:烤箱,隧道炉,电子线路板隧道炉,线路板隧道炉,热风隧道炉,PCB线路板隧道炉,电子线路板隧道炉,电路板烘干隧道炉,红外线隧道炉,无尘洁净隧道炉,点胶固化隧道炉,电子隧道炉,丝印烘烤隧道炉,滚涂烘干隧道炉,浸漆固化隧道炉,灌胶隧道烘烤炉,高温隧道炉等设备研发制造.
联系方式:蓝生13509831315 赖小姐13712587121
新铧邮箱:dgxhua@126.com
网址:http://www.dguvcj.com
工厂地址:东莞市万江区滘联创富工业园

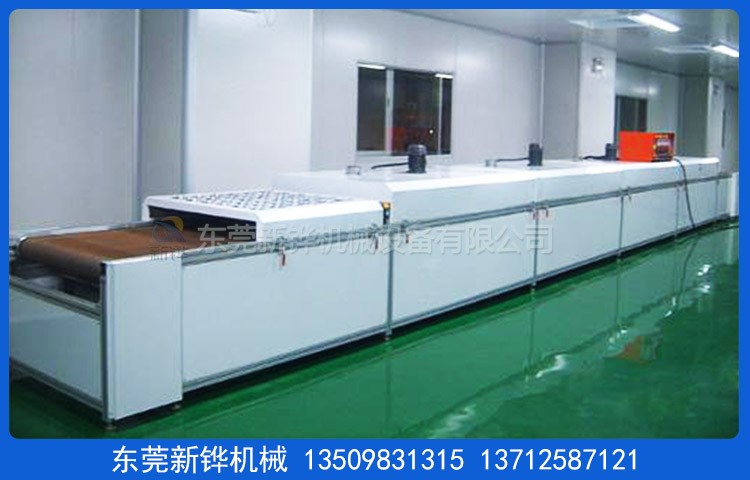

设备名称:热风隧道炉
机器型号:XHSO-80-3R
机台电源:AC380V 50HZ 28KVA
烘烤尺寸:长6000×宽850×高150mm
输送尺寸:长8000×宽1050×高1650mm(以实物为准)
机台结构:入料口高度:0-200mm,进料段:800mm,恒温段:2000mm(分3段加热),出料段:800mm
安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm
检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计
内箱材质:T1.2mm厚SUS430#镜面不锈钢板全密封氩弧焊、保证炉内清洁
外箱材质:T1.4mm 厚SS41#冷轧钢板折弯加工制作
机架材质:T2.0*40*40mm铁方通,两侧整体活动封板
机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色
保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm
密封条:采用₵20mm耐高硅胶密封条密封处理,美观无污染
温度范围:室温~MAX200℃,常用温度150℃
温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度
温度均匀度:空炉150℃恒温15min后温差±5-10℃
运风方式:经过风道分散后水平循环运风设计,均匀性佳
运风电机:长轴型烤箱专用马达3组配强力型多翼式镀锌风轮
加热方式:不锈钢电热管+热风循环
加热功率:50KW, 恒温状态功率:25KW
升温速率:约7℃/min,空炉常温~150℃约需时间20分钟
冷却方式:2排可调节角度轴流风扇
输送网带:宽800mmC2062碳钢链条+201串杆+1.5mm不锈钢网带
输送速度:减速电机配合变频器调速1-3m/min任意调节
输送高度:输送带表面距离地面850+50mm可调
安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及超载等保护并警报装置…合乎国际安全标准
防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54
机台电源:主电源采用AC 220V/380V/ 50Hz 三相五线制
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行
参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》
技术标准:GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费
培训服务:免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪
独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘; 双重超温保护,安全更可靠; 内部热风循环,烘烤物件受热均匀; 升温时间快,温度稳定精准; 国内一流的隔热、断热、保温技术,密封效果优; 机体外壳温度低,对室内环境温度影响较小; 多种加热及运风方根据产品设定;节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例 客户可以依照色卡指定色彩制作。 |
※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。 |
温控选购配备
温控器(单段/8段-256段可编程式) | |||
台湾宇电温控表 | ![]() | 日本欧姆龙智能型温控表 | ![]() |
日本进口256段可编程式欧姆龙温控仪 | ![]() | 日本OMRON温控器 | ![]() |
温度记录仪 | |||
进口多通道彩屏无纸记录仪 | ![]() | 进口多通道有纸记录仪 | ![]() |
进口PARTLOW圆图温度记录仪 | ![]() | 进口YOKOGAWA 48通道温度记录仪 | ![]() |
记录组 | |||
手提式温度记录器组 6点 | ![]() | IR 电脑温度记录器组6点~12点 | ![]() |
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。 | |||
触摸屏+PLC | |||
威伦7寸 | ![]() | Proface | ![]() |
三菱 | ![]() | 西门子 | ![]() |
工控机以太网远程监控 | |||
![]() | |||
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 |
风路循环图例
![]() | ![]() | ![]() | ![]() |
单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
![]() | ![]() | ![]() | ![]() |
四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
料盘形式 | |||
冲孔盘 | 筛网盘 | 栅格盘 | |
活动推车 | |||
烤架 | 烤箱推车+托盘 | 子母推车 |
