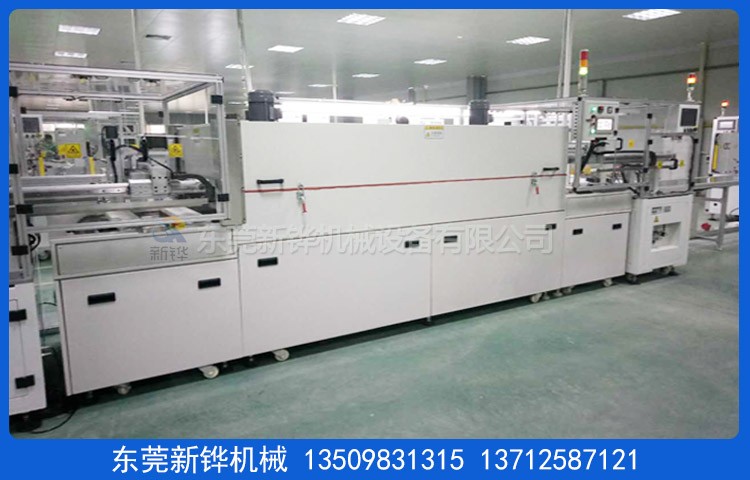

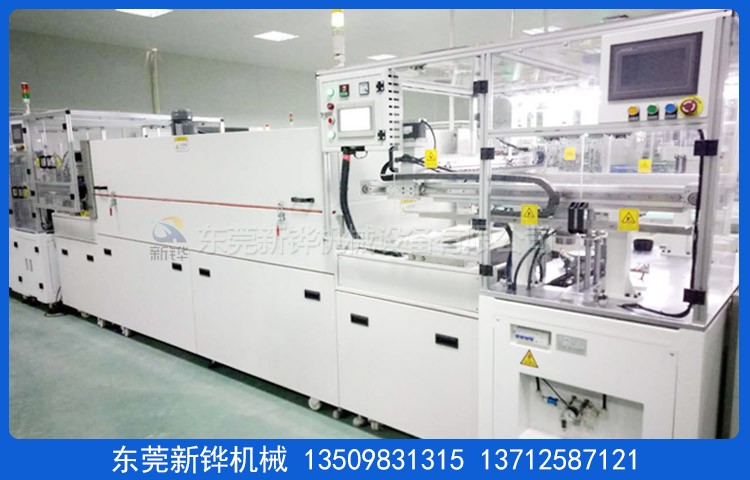

设备名称:微型电机隧道炉
机器型号:XHSO-4-1.3-2R
机台电源:AC380V 3φ 50HZ 27KVA
烘烤尺寸:长4000×宽650*2排×高150mm
输送尺寸:长6000×宽1510×高1650mm(以实物为准)
机台结构:入料口高度:220mm,进料段:1200mm(遮光罩100mm),恒温段:2000mm(2节),出料段:800mm
机台定位:微型电机隧道炉安装承重M20脚杯,3寸脚杯方便设备的固定和多段拼接.
内箱材质:T1.2mm厚SUS201#不锈钢板加工制作,氩弧焊接,无灰尘产生。
外箱材质:T1.2mm厚SS41#冷轧钢板折弯加工制作。
机架材质:T2.0*40*40mm铁方通焊接成型,机架四面不封板,底部安装脚轮。
机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。
保温材料:微型电机隧道炉采用白色硅酸铝保温,保温层厚度100mm
门密封条:2条*₵20mm耐高硅胶密封条密封处理,美观无污染.
预加热功率:2KW.
主加热功率:22KW,恒温状态功率:11KW.
升温速率:约7℃/min,空炉常温~120℃约需时间15分钟
电机隧道炉产品特点:
ü 节约空间,占用空间少,减少成本
ü 分段控制,温度控制简单,同时保护设备
ü 外来先进科技,保温效果好,不易爆裂,升温迅速,坚固耐用,节约电费
ü 配运风马达、离心式运风风轮于炉腔顶部,四面循环上、下(左、右)大风量强制运风方式,配进气、排气口阀门,可调节空气流量,使炉内温度更加均匀。
ü 已通过欧洲(法标)LFGB/FDA之中挥发性分子的检测标准
ü 特殊设计,便于操作人员清洁保养和维修
ü 引进先进技术,采用外来科技,耐腐蚀、耐高温,使用寿命长
电机隧道炉功能特点:简约大方,便捷高效,使用便捷,难度系数小,对技术人员要求低,节能环保,安全可靠。
独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘; 双重超温保护,安全更可靠; 内部热风循环,烘烤物件受热均匀; 升温时间快,温度稳定精准; 国内一流的隔热、断热、保温技术,密封效果优; 机体外壳温度低,对室内环境温度影响较小; 多种加热及运风方根据产品设定;节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例 客户可以依照色卡指定色彩制作。 |
※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。 |
温控选购配备
温控器(单段/8段-256段可编程式) | |||
台湾宇电温控表 | ![]() | 日本欧姆龙智能型温控表 | ![]() |
日本进口256段可编程式欧姆龙温控仪 | ![]() | 日本OMRON温控器 | ![]() |
温度记录仪 | |||
进口多通道彩屏无纸记录仪 | ![]() | 进口多通道有纸记录仪 | ![]() |
进口PARTLOW圆图温度记录仪 | ![]() | 进口YOKOGAWA 48通道温度记录仪 | ![]() |
记录组 | |||
手提式温度记录器组 6点 | ![]() | IR 电脑温度记录器组6点~12点 | ![]() |
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。 | |||
触摸屏+PLC | |||
威伦7寸 | ![]() | Proface | ![]() |
三菱 | ![]() | 西门子 | ![]() |
工控机以太网远程监控 | |||
![]() | |||
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 |
风路循环图例
![]() | ![]() | ![]() | ![]() |
单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
![]() | ![]() | ![]() | ![]() |
四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
料盘形式 | |||
冲孔盘 | 筛网盘 | 栅格盘 | |
活动推车 | |||
烤架 | 烤箱推车+托盘 | 子母推车 |
