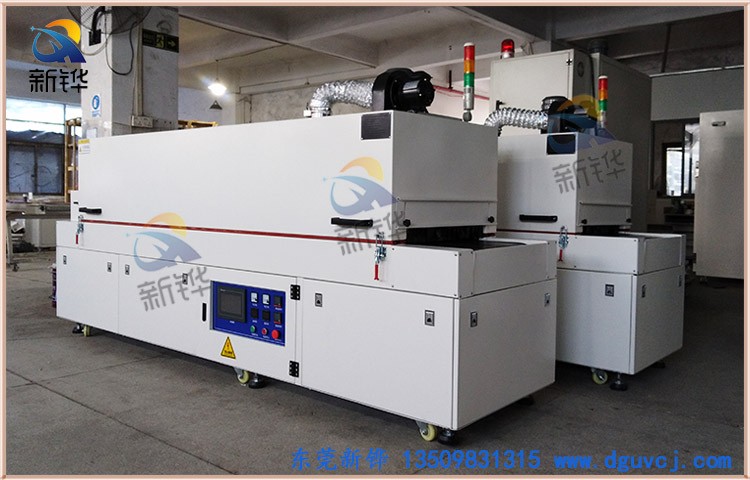

设备名称:薄膜电极片隧道炉
设备型号:XHSO-5-06-2R
设备电源:AC380V 3φ 50HZ 15KVA
烘烤尺寸:长4000×宽650×高100mm
外形尺寸:长5000×宽850×高1450mm（以实物为准）
机台结构:入料口:50mm,进料段:500mm,烘干段:4000mm（分2段加热控制）,冷却段:200mm,出料段:300mm
检修方式:手动推杆掀开检修,掀开高度450mm.
机架结构:2500mm2段,分2段拼接安装.
内箱材质:T1.2mm厚SUS201#不锈钢板加工制作, 氩弧焊接,无灰尘产生.
外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作.
机架材质:T2.0*40*40mm 铁方通焊接成型,机架四面不封板.
脚轮脚杯:底部安装3寸活动脚轮,M20地脚螺丝高度可调节.
机台颜色:经防锈处理后静电高温粉体涂装（色卡:ZCM-1405A）.
保温棉:高密度保温岩棉隔热保温,保温层厚度100mm.
密封条:₵20mm耐高硅胶密封条密封处理,美观无污染.
防护标签:设备高温部分加贴高温警示标识.
温度范围:常用温度130℃,最高温度:常温～MAX180℃可调;

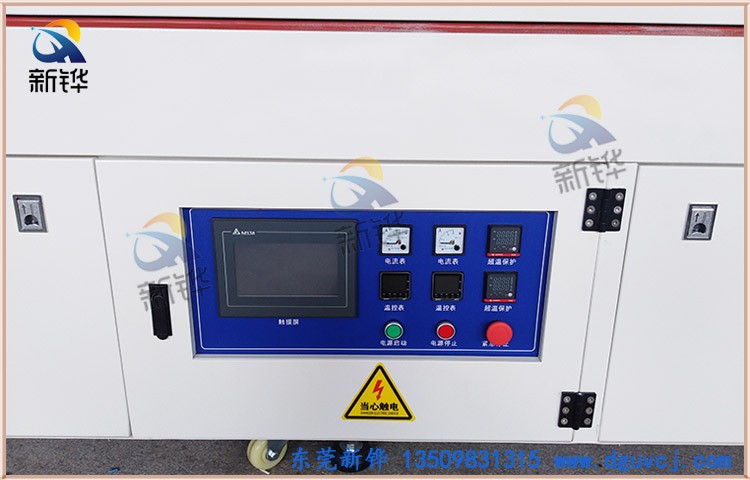

温控方式:智能温控器配合固态调整器控制, 输入模式为精密 K型热电偶；温控系统具备自动整定和PID参数的自动校正功能.
温度均匀度:恒温15分钟空炉130℃±3~5℃.
检测温度:每节加热炉盖外拉2条插头式热电偶,居中安装监控温度.
运风方式:风道分散后垂直送风吹向产品,循环运风设计,均匀性佳.
运风电机:长轴型烤箱马达2组0.5HP及9寸强力型多翼式镀锌风轮.
排风口:加热段直径90mm1个,共2个排气口.
加热器:不锈钢电热管,顶部加热方式.
加热功率:12KW,恒温状态功率:6KW.
升温速率:约5℃/min,空炉常温～130℃约需时间35分钟
输送网带:宽600mm*4*4mm咖啡色铁复龙网带.
输送速度:0-500mm/min任意调节,输送高度:800±50mm.
输送动力:370W减速电机配合易能变频器调速.
冷却方式:分4个可调节角度离子除静电风扇风冷.
安全保护:超温停止加热并警报装置,马达、电热过电流保护,控制回路短路及过载保护,漏电断路器、电源逆向防止器等…合乎国际安全标准,所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54.
使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度,烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.
参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行,JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》.
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费,免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.
验收标淮:本机台不含供电电源线,排风管及排风管安装费用,设备调试完成3天内为验收时间,以双方签定的技术协议书为标淮,设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份.
交货日期:签定合同收到订金之日起25 个工作日内完成,安装调试时间为货到工厂之日 2 个工作日内完成.
设备名称:热风隧道炉
机器型号:XHSO-80-3R
机台电源:AC380V 50HZ 28KVA
烘烤尺寸:长6000×宽850×高150mm
输送尺寸:长8000×宽1050×高1650mm（以实物为准）
机台结构:入料口高度:0-200mm,进料段:800mm,恒温段:2000mm(分3段加热）,出料段:800mm
安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm
检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计
内箱材质:T1.2mm厚SUS430#镜面不锈钢板全密封氩弧焊、保证炉内清洁
外箱材质:T1.4mm 厚SS41#冷轧钢板折弯加工制作
机架材质:T2.0*40*40mm铁方通,两侧整体活动封板
机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色
保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm
密封条:采用₵20mm耐高硅胶密封条密封处理,美观无污染
温度范围:室温~MAX200℃,常用温度150℃
温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度
温度均匀度:空炉150℃恒温15min后温差±5-10℃
运风方式:经过风道分散后水平循环运风设计,均匀性佳
运风电机:长轴型烤箱专用马达3组配强力型多翼式镀锌风轮
加热方式:不锈钢电热管+热风循环
加热功率:50KW, 恒温状态功率:25KW
升温速率:约7℃/min,空炉常温～150℃约需时间20分钟
冷却方式:2排可调节角度轴流风扇
输送网带:宽800mmC2062碳钢链条+201串杆+1.5mm不锈钢网带
输送速度:减速电机配合变频器调速1-3m/min任意调节
输送高度:输送带表面距离地面850+50mm可调
安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及超载等保护并警报装置…合乎国际安全标准
防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54
机台电源:主电源采用AC 220V/380V/ 50Hz 三相五线制
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行
参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》
技术标准:GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费
培训服务:免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
