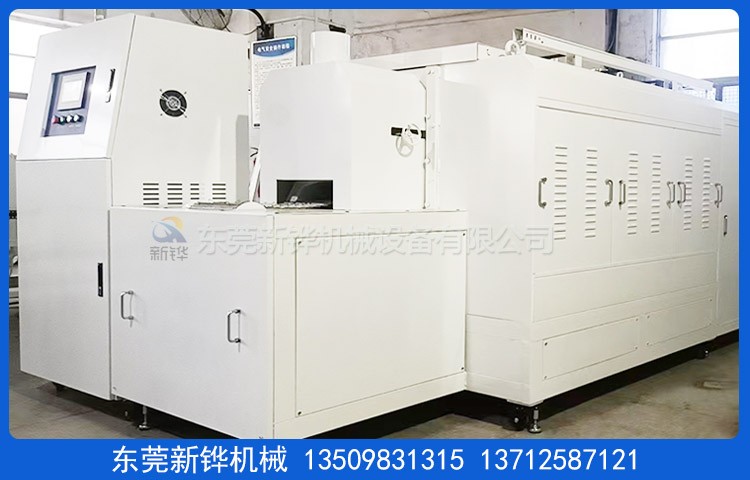

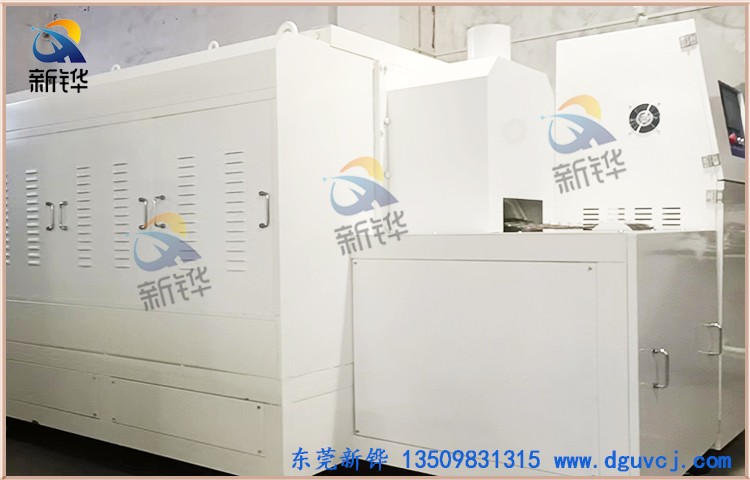

隧道式高温烘烤炉
设备名称:隧道式高温烘烤炉
设备型号:XHSOH-12-05-5R
机台电源:AC380V 3φ 50HZ 60KVA
烧结尺寸:长10000×宽800×高100mm
输送尺寸:长11500×宽1500×高1550mm（以实物为准）
机台结构:入料口高度:0-100mm,进料段:600mm,恒温段:8*1200mm,冷却段:700mm,出料段:600mm.
安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm.
马弗罐体:T10mm厚SUS310S高温不锈钢板折压成型,经特殊方法焊接制作而成,顶部为拱形结构.
检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计.
内箱材质:SUS316S#不锈钢.
外箱材质:T4.0mm厚冷板折弯加工焊接制作.
机架材质:10#槽钢焊接制作焊接成型,保护罩壳用1.5mm冷板.
保温结构:高温莫来石砖砌筑,顶部穿孔砖为重质高铝砖,炉底采用轻质保温砖和莫来石砖砌炉；炉衬与炉体之间填充优质高温陶瓷纤维保温材料,保温层厚度250mm.
密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染.
温度范围:常用温度:950℃,最高温度:常温～MAX1000℃可调.
加热元件:采用0Cr27Al7M02高温电阻丝加热,均匀分布在炉膛上下部位,水平安装,5区加热控制.
温控系统:PLC+触摸屏+温度模块+SSR控制,控温精度:±1.5℃,具备PID自整定参数平衡调温校正功能,输入模式为K型热电偶.
温度均匀度:空炉150℃恒温15min后温差±2.5%℃.
运风方式:经过风道分散后水平循环运风设计,均匀性佳.
输送动力:采用AC马达,减速机,链轮,链条传动带动网带运行,驱动辊无缝钢管外包高温耐磨胶.
高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304；风量:2000m³/h；
加热方式:不锈钢电热管+热风循环.
加热功率:升温状态:60KW,恒温状态:30KW.
升温速率:约19℃/min,空炉常温～950℃约需时间50分钟.
冷却方式:双层水套式结构,内外层均采用6mm厚Q235钢板折压成型焊接制作,工作中水套夹层通入冷却循环水,依靠水流带走热量,对产品实行空冷降温；外部配有40吨冷却水塔循环降温,冷却水压力≥2KG/cm2.
输送网带:宽800mmSUS310S材质编织成人字网带,可承受高温和冷却热胀冷缩.
气氛保护:通入氮气保护,配置球阀,电磁阀,流量计等元器件,保护气消耗量:≤6Nm³/h（客户自备）.
输送速度:减速电机配合变频器调速1-5m/min任意调节.
输送高度:输送带表面距离地面850+50mm可调.
安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及超载,三色信号指示灯（红色故障,黄色待机,绿色运行）等保护并警报装置…合乎国际安全标准.
防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.
机台电源:主电源采用AC 220V/380V/50Hz三相五线制.
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.
注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.
参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》.

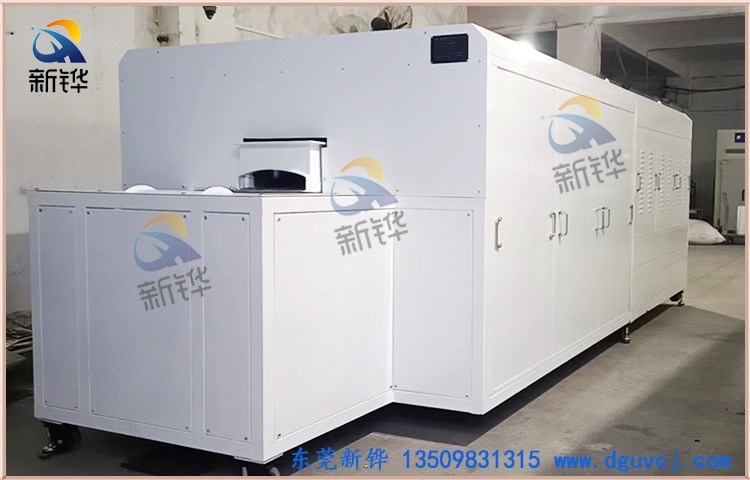

设备名称:热风隧道炉
机器型号:XHSO-80-3R
机台电源:AC380V 50HZ 28KVA
烘烤尺寸:长6000×宽850×高150mm
输送尺寸:长8000×宽1050×高1650mm（以实物为准）
机台结构:入料口高度:0-200mm,进料段:800mm,恒温段:2000mm(分3段加热）,出料段:800mm
安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm
检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计
内箱材质:T1.2mm厚SUS430#镜面不锈钢板全密封氩弧焊、保证炉内清洁
外箱材质:T1.4mm 厚SS41#冷轧钢板折弯加工制作
机架材质:T2.0*40*40mm铁方通,两侧整体活动封板
机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色
保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm
密封条:采用₵20mm耐高硅胶密封条密封处理,美观无污染
温度范围:室温~MAX200℃,常用温度150℃
温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度
温度均匀度:空炉150℃恒温15min后温差±5-10℃
运风方式:经过风道分散后水平循环运风设计,均匀性佳
运风电机:长轴型烤箱专用马达3组配强力型多翼式镀锌风轮
加热方式:不锈钢电热管+热风循环
加热功率:50KW, 恒温状态功率:25KW
升温速率:约7℃/min,空炉常温～150℃约需时间20分钟
冷却方式:2排可调节角度轴流风扇
输送网带:宽800mmC2062碳钢链条+201串杆+1.5mm不锈钢网带
输送速度:减速电机配合变频器调速1-3m/min任意调节
输送高度:输送带表面距离地面850+50mm可调
安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及超载等保护并警报装置…合乎国际安全标准
防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54
机台电源:主电源采用AC 220V/380V/ 50Hz 三相五线制
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行
参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》
技术标准:GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费
培训服务:免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
