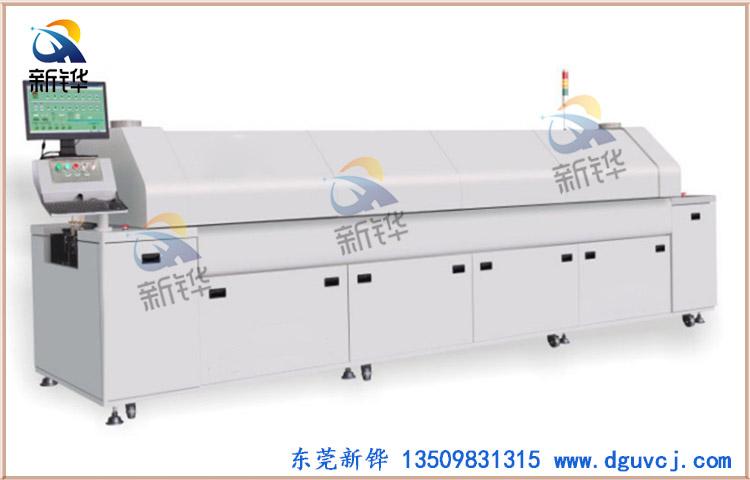

无铅十二温区回流焊

无铅十二温区回流焊

外尺寸L*W*H：3500*700*1300（mm）

温区构成：上六区，下六区，1个专用冷却区

温度控制精度：±1℃

PCB横向温度偏差：±2℃

传送宽度：350（mm）

传送方式：网带

输送方向：左→右 右←左 可选

传送链条面高度：900±20

运输速度：0-2000mm/min

温度控制方式：PID闭环控制，SSR驱动

温度控制范围：室温400℃

升温时间：约15分钟（冷机启动）

温度稳定时间：5分钟以内

启动功率/正常工作功率：18KW/3-4KW

异常警报：温度异常（恒温后超高温或超低温）

炉体开启：气动启盖

电源：5线 3相 380V 单相220V  50/60Hz

机体重量：550Kg

回流焊机配置如下

1．外 形：采用最先进的数控技术,最新流线形设计，整机一体化外观

2．表面处理：表面喷塑，电脑色

3. 机 架：采用1.5冷拉钢板焊接而成

4. 内 胆：耐高温材料制造，最新加热方式， 加热区长度为2200mm

5. 传动网轮：进口黑赛钢制作

6. 传动网带：进口不锈钢乙字网带，宽度350MM，持久不变形

7. 传动滚筒：国产D25.4镀锌滚筒

8．传动马达：正大调速马达，调速器，1：120牙箱，速度0-1000mm/min

9. 电 脑：采用长城电脑

10. 热风马达：进口台湾三越耐高温马达配合国产4寸镀锌风轮，均匀传热

11.发 热 体：采用进口瑞典镍铬发热丝，加热更快，热补偿快，更省电

12.温度控制：采用PLC控制，温控范围室温-350℃，精度±2℃

13.固态继电器：进口台湾阳明40A大电流，SSR无触点输出

14.热 电 偶：采用台湾敏扬高灵敏度传感测温线

15.交流接触器：正泰大电流100A电压220V

16.中间继电器：日本OMRON

17.时间继电器：台湾CKC圆八脚

18.报 警 灯：台邦LED双色，超温红色报警

19.风 扇：台湾建准(SUNON)

20.断电保护：内置传动飞轮，可自由传输，不受停电困扰

21.升温时间：约15分钟

22.功 率：启动功率为18KW，正常工作消耗功率3-4KW

23.电 源：5线3相380V或单相220V。

24.运输方向：左进右出

25.冷 却：出口风冷

26.加热区数量：上六下六

27.外型尺寸：3500（L）×700(W) ×1300(H)

28. 机 脚：台湾2.5寸加厚亚力士脚轮，M16镀锌脚杯，双向支撑可滑动
