500度高温隧道炉
| 点击量:411次 | 2023年01月05日

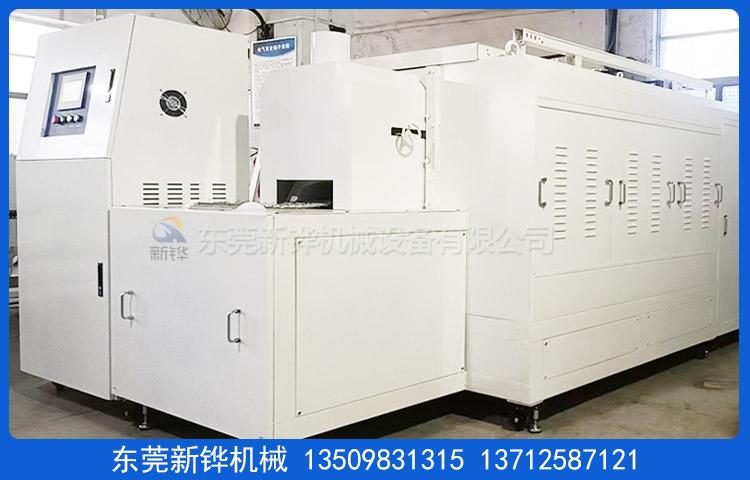

500度高温隧道炉
设备名称:500度高温隧道炉
设备型号:XHSOH-26-1.6-11R
机台电源:AC380V 3φ 50HZ 520KVA
烘烤尺寸:长22000 × 宽1600 × 高100mm
输送尺寸:长26000 × 宽2000 × 高1345mm(参考尺寸)
机台结构:入料口高度:100mm,进料段:1000mm(排热罩280mm),恒温段:22000mm(11段),冷却段:2000mm(1段)出料段:1000mm.
机台定位:安装承重M20脚杯, 3寸脚杯方便设备的固定和多段拼接.
内箱材质:T3.0mm厚SUS304#不锈钢板全密封满焊保证炉内清洁.
外箱材质:T1.5mm 厚冷板折弯加强焊接加工,打磨防锈.
机架材质:T2.0*40*40mm 铁方通焊接成型,机架四面封板.
机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.
保温材料:炉衬与炉体之间填充优质高温陶瓷纤维保温材料,保温层厚度200mm.
温度范围:最高温度:常温~MAX500℃可调,常用温度:450℃.
温控系统:PLC+触摸屏+温度模块+SCR控制, 温控精度:±1.5℃,具备PID自整定参数平衡调温校正功能,输入模式为 K型热电偶.
加热功率:SUS304耐高温电热管,升温状态:495KW, 恒温状态:250KW,11节温区加热控制.
升温速率:约4℃/min,空炉常温~500℃约需时间90分钟.
输送方式:宽1800mm陶瓷滚辊,分段减速马达、变频器、链轮、链条传动运行.
输送速度:输送高度:700+50mm,从左到右连续式输送,调速范围:100-600mm/min任意调节.
冷却方式:多组离心风机强制进排风冷却.
安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器、急停开关、三色指示灯(红色故障、黄色待机、绿色运行)等…独立电柜合乎国际安全标准.
防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54.
使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度.
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.
质保服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修.
售后服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟.
验收标淮:本机台不含供电电源线、排风管道,以双方签定的技术协议书为标淮.
随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份.
交货日期:签定合同收到订金之日起60个工作日完成,安装时间 5 个工作日完成.
第二章.主要配件清单 | |||||
名 称 | 规格 | 品牌 | |||
触摸屏 | DOP-B07S411 | 台达 | |||
可编程控制器 | DVP16ES200R | 台达 | |||
温度模块 | DTE10T | 台达 | |||
电力调整器 | SCR-40DA | 常乾 | |||
304#电热管 | XH-16-1800-2-2KW | 新铧 | |||
运风电机 | SJ-370W-150L | 升捷 | |||
输送电机 | CH32-750W-140S | 万鑫 | |||
变频器 | EDS800-2S0007N | 易能 | |||
漏电开关 | DZ47LE-600 | 正泰 | |||
接触器 | CJX2-0910 | 正泰 | |||
热过载保护器 | NR-2 | 正泰 | |||
相序保护器 | APR--3 | 安良 |
