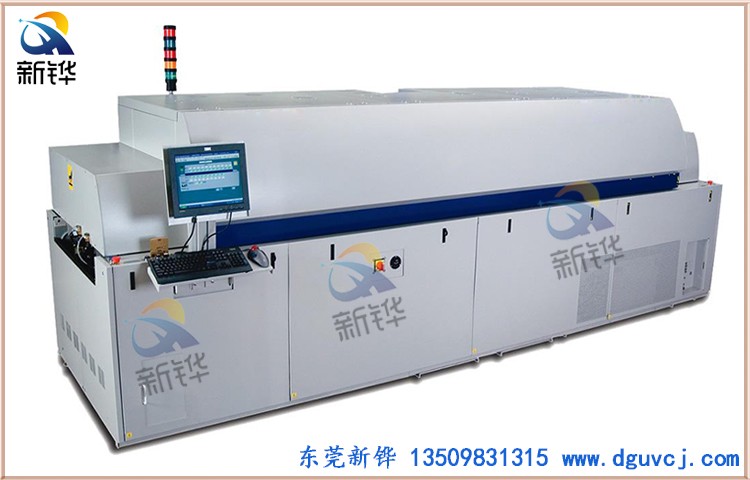

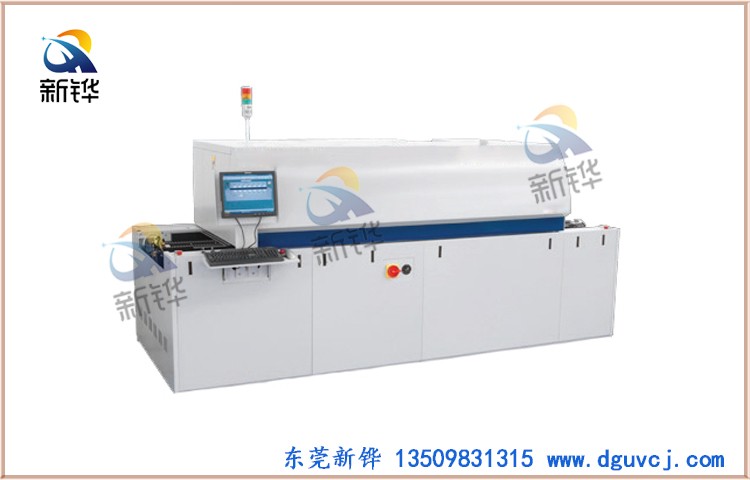

热风回流炉

热风回流炉

型号：XHRS-600

外尺寸L*W*H：3500*700*1300（mm）

温区构成：上六区，下六区，1个专用冷却区

温度控制精度：±1℃

PCB横向温度偏差：±2℃

传送宽度：350（mm）

传送方式：网带

输送方向：左→右 右←左 可选

传送链条面高度：900±20

运输速度：0-2000mm/min

温度控制方式：PID闭环控制，SSR驱动

温度控制范围：室温400℃

升温时间：约15分钟（冷机启动）

温度稳定时间：5分钟以内

启动功率/正常工作功率：18KW/3-4KW

异常警报：温度异常（恒温后超高温或超低温）

炉体开启：气动启盖

电源：5线 3相 380V 单相220V  50/60Hz

机体重量：550Kg

产品特性：1.（XHRS-600已导入无铅工艺）是我司最新开发的一种用于电子产品中小型贴片生产的全热风无铅回流焊设备，与同等设备相比温度更加均匀，稳定，热补偿速度快,更省电。
2.加热系统采用高效节能的瑞典220伏镍烙发热丝，环绕型状更有利于温度的均匀性，配合曲面反射罩，热效率高，升温度速度快，特制强制热风循环结构系统，使PCB及元器件受热均匀，完全消除“阴影效应”。
3.采用台湾阳明大电流固态继电器（40A）无触点输出，安全、可靠，结合温控器特有的模糊控制功能，一直监视外界温度及热量值的变化，以最小脉冲控制发热器件，快速作出反应，保证温控精度±1℃，机内温度分布误差在±2℃以内，长度方向温度分布符合IPC标准。

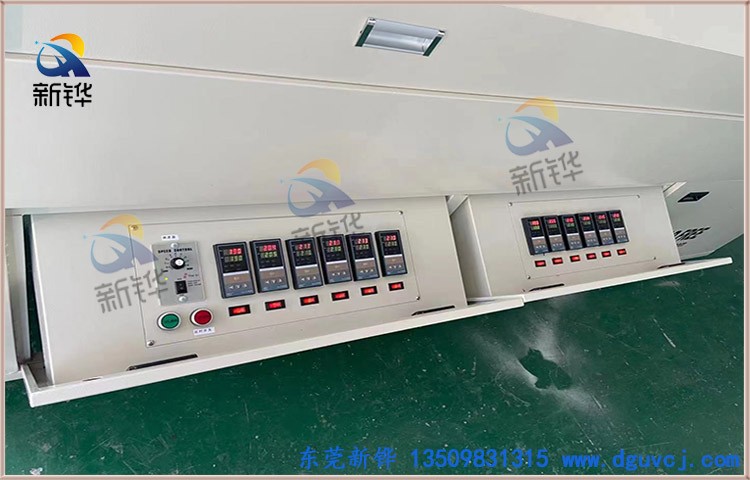

4.温控采用RKC精密仪表具模糊控制及PID智能运算的精密控制器，通过PID智能运算，自动控制发热量，模糊控制功能增加超调与抑制功能并快速响应外部热量变化的功能，最快速度响应外部热量的变化并通过内部控制保证温度更加平衡。
5.发热管模块设计，方便维修拆装。
6.采用台湾三越高温高速马达，运风平稳,震动小,噪音小。
7.上炉体可整体开启，便于炉膛清洁。
8.具温度超差,,故障诊断,声光报警。
9.功率充沛，升温迅速，从室温至恒温约15分钟。
10.专用SSR散热器，散热效率大幅度提高，有效地延长其使用寿命。
11.全部采用进口元件，确保整个系统的高可靠性。
可靠平稳的传输系统
12.传动系统采用日本ZD变速马达、并配合电调带线速无级调速器，配合1：150的ZD涡轮减速器，运行平稳，速度0－2000mm/min 无级可调。
13.采用独立滚轮结构及托平支撑，结合配套的不锈钢网带，运行平稳,速度精确可达±2000mm/min。
14.专用不锈钢乙字网带，耐用耐磨。长时间使用不轻易变型。
稳定可靠的电气控制系统
15.延时开关保护功能,停机后自动延时15分钟（时间可调）均匀降温,防止因不均匀降温而产生传输部件变形。
