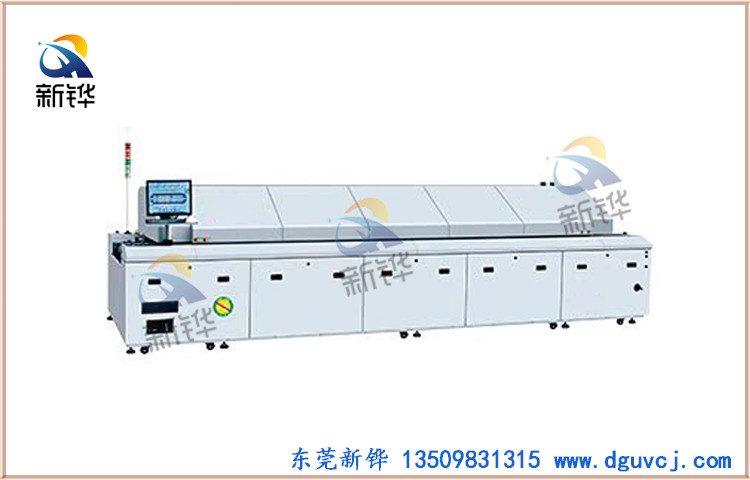

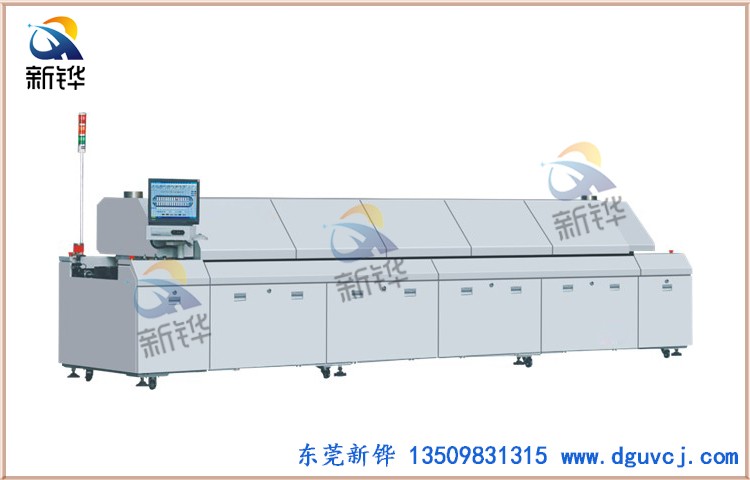

大型双轨回流焊

大型双轨回流焊

外尺寸L*W*H：7050*1660*1530mm

加热段长：4675（上*12/下*12）mm

输送宽度：300*2mm

输送高度：900±20mm

输送方式：链传动+网传动（链传动+中央支撑；链条为单排链）

运输速度：300-2000mm/min

输送方向：左→右 右←左 可选

运输导轨固定方式：前端固定（后端固定）

升温时间：20min

温度范围：RT-300℃

均匀度：±1.5℃

排风量：12m³/min*2（通道）

冷却方式：冷水机冷却（上*3/下*3）

电力：AC380V 99KW 50/60Hz

重量：3360kg

产品特性：

1.机器上95%的材料可以循环再用。

2.导轨采用特殊硬化处理，坚固耐用。

3.双导轨结构，有效提高生产效率，节约能耗及生产成本。

4.炉膛内使用全面保护的密闭式设计，有效保护氮气不易流失，使氮气最低可至150ppm。氮耗量低，在300~800ppm氧浓度环境下只在20-22m³/H。

5.新式冷却结构设计使大部分废弃过滤或回收后返回炉内，减少热量流失的同时使助焊剂回收更彻底。

6.15%热传递效率的提升，从容应对更复杂更大型焊接产品的无铅工艺要求。

7.加强主吊臂确保导轨横向变形，杜绝卡板及掉板现象发生。

8.多层保护炉膛设计，炉体外壳表面温度降低10度至20度，有效减低工作环境温度。

回流焊机配置如下

1.外 形：采用最先进的数控技术,最新流线形设计，整机一体化外观

2.表面处理：表面喷塑，电脑色

3.机 架：采用1.5冷拉钢板焊接而成

4.内 胆：耐高温材料制造，最新加热方式， 加热区长度为4675mm

5.传动网轮：进口黑赛钢制作

6.传动网带：进口不锈钢乙字网带，宽度350MM，持久不变形

7.传动滚筒：国产D25.4镀锌滚筒

8传动马达：正大调速马达，调速器，1：120牙箱，速度0-2000mm/min

9.电 脑：采用长城电脑

10.热风马达：进口台湾三越耐高温马达配合国产4寸镀锌风轮，均匀传热

11.发 热 体：采用进口瑞典镍铬发热丝，加热更快，热补偿快，更省电

12.温度控制：采用PLC控制，温控范围室温-300℃，精度±1.5℃

13.固态继电器：进口台湾阳明40A大电流，SSR无触点输出

14.热 电 偶：采用台湾敏扬高灵敏度传感测温线

15.交流接触器：正泰大电流100A电压220V

16.中间继电器：日本OMRON

17.时间继电器：台湾CKC圆八脚

18.报 警 灯：台邦LED双色，超温红色报警

19.风 扇：台湾建准(SUNON)

20.断电保护：内置传动飞轮，可自由传输，不受停电困扰

21.升温时间：约20分钟

22.电 力：AC380V 99KW 50/60Hz

23.电 源：5线3相380V或单相220V。

24.运输方向：左进右出

25.冷 却：出口风冷

26.加热区数量：上十二；下十二

27.外型尺寸：7050（L)×1660(W)×1530(H)

28.机 脚：台湾2.5寸加厚亚力士脚轮，M16镀锌脚杯，双向支撑可滑动
