    精密隧道炉

      精密隧道炉适用于:动力电池,电机马达,光伏,半导体,电子电感,IC封装,线路板,触摸屏,显示器,光学镜片,复合新材料等.
    • 浏览次数:830次

    产品详情

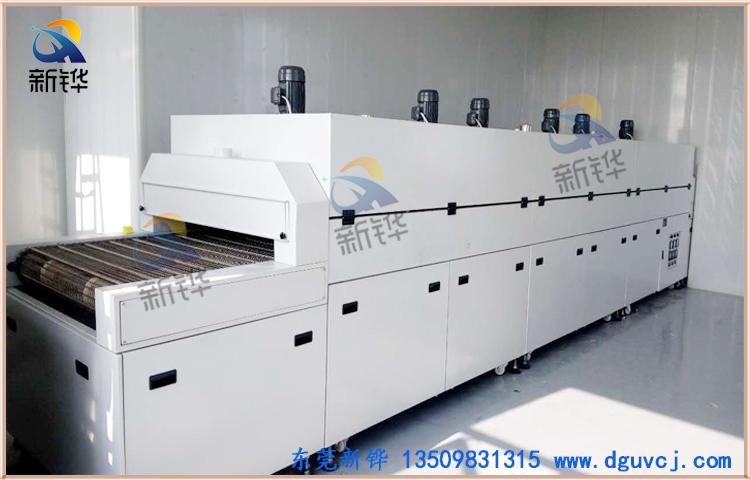

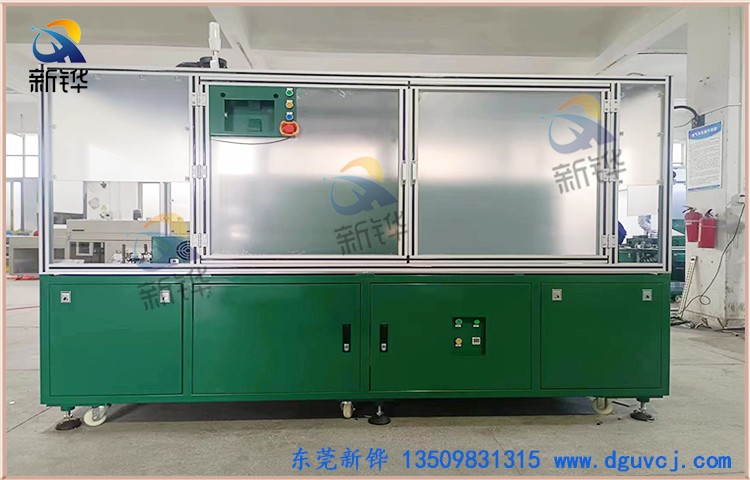

    精密隧道炉



    设备名称:精密隧道炉

    机器型号:XHSO-100-5IR

    机台电源AC380V   50HZ   48KVA

    烘烤尺寸10000×宽1050×高150mm

    输送尺寸12500×宽1250×高1650mm(以实物为准)

    机台结构:入料口高度:0-200mm,进料段:1000mm,恒温段:2000mm(分5段加热),出料段:1000mm,冷却段:500mm

    安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm

    检修方式:手动撑杆保护检修方式设计。

    内箱材质:T1.2mm厚SUS430#不锈钢板加工,全密封氩弧焊,保证炉内清洁。

    外箱材质:T1.4mm 厚SS41#冷轧钢板折弯加工制作。

    机架材质T2.0*40*40mm铁方通,两侧整体活动封板。

    机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

    保温结构:采用耐高温白色硅酸铝棉,保温层厚度50mm

    密封条:采用₵20mm耐高硅胶密封条密封处理,美观无污染。

    温度范围:室温~MAX200℃,常用温度150℃

    温度控制:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度。

    温度均匀度:空炉150℃恒温15min后温差±3℃

    加热方式:远红外线电热管。

    加热功率:48KW, 恒温状态功率:20KW

    升温速率:约7℃/min,空炉常温~150℃约需时间20分钟。

    冷却方式1排可调角度轴流风扇。

    输送网带:宽1000mmT1.0*4*4mm铁复龙网带配导条纠偏装置。

    网带除尘:进料段安装除尘粘滚。

    输送速度:减速电机配合变频器调速0.5-5m/min任意调节。

    输送高度:输送带表面距离地面850+50mm可调。

    安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及超载等保护并警报装置…合乎国际安全标准。

    防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54

    机台电源:主电源采用AC 220V/380V/ 50Hz 三相五线制。

    使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。

    注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂。

    执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行。

    参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》

    售后服务设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费,免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。

    联系方式:蓝生13509831315   赖小姐13712587127

    生产地址:中国东莞市万江区滘联创富工业园

    新铧官网:http://www.dguvcj.com

    新铧邮箱:dgxhua@126.com



    标准规格型号选配项目产品视频根据客户要求非标定制 电话:137 1258 7121

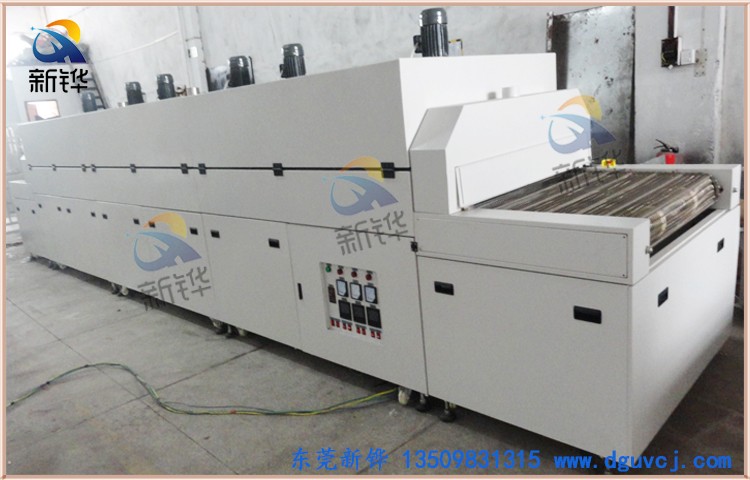

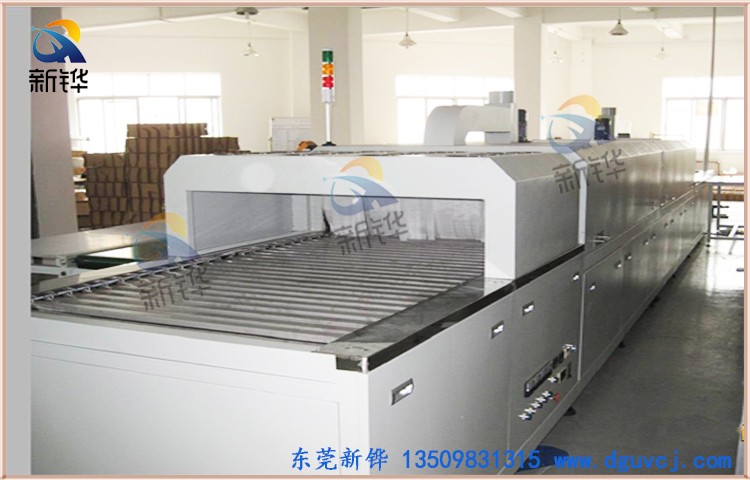

    设备名称:红外隧道炉

    电感隧道炉功能:烘干,收缩包装,焗漆,脱水,定型,预热,熔解及高温处理等。

    设备型号:XHSO-8-08-4IR

    机台电源:AC380V 50HZ 48KVA

    烘烤尺寸:长8000×宽850×高50mm

    输送尺寸:长10000×宽1050×高1650mm(以实物为准)

    机台结构:入料口高度:0-50mm,进料段:800mm,恒温段:2000mm(分4段加热),冷却段:400mm,出料段:800mm.

    安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm

    气动门:进出料安装气动门,光电检测来料后自动开关。

    检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计。

    内箱材质:SUS304#T1.5mm镜面不锈钢

    外箱材质:SS41#T1.5mm钢板经防锈处理后高温烤粉

    机架材质:T2.0*40*40mm铁方通,两侧整体活动封板。

    机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

    保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm

    密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染。

    温度范围:室温~MAX200℃,常用温度150℃

    操作方式:10.4寸触讯显示器+松下可编程控制器+扫码功能。

    温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度。

    温度均匀度:空炉150℃恒温15min后温差±3-5℃

    运风方式:经过风道分散后水平循环运风设计,均匀性佳。

    运风电机:长轴型烤箱专用马达4组配强力型多翼式镀锌风轮。

    高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304;风量:2000m3/h

    加热方式:远红外电热管+热风循环。

    加热功率:48KW,恒温状态功率:24KW

    升温速率:约7℃/min,空炉常温~150℃约需时间20分钟。

    冷却方式:2排可调节角度轴流风扇。

    输送网带:宽800mmT1.0*4*4mm铁复龙布带配自动光电纠偏装置。

    网带除尘:进料段安装除尘粘滚。

    输送速度:减速电机配合变频器调速1-6m/min任意调节。

    输送高度:输送带表面距离地面850+50mm可调。

    安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及过载、三色信号指示灯(红色故障,黄色待机,绿色运行)等保护并警报装置…合乎国际安全标准。

    防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54。

    机台电源:主电源采用AC 220V/380V/ 50Hz 三相五线制。

    使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。

    注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

    执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行。

    参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》。

    电感隧道炉产品特性:

    ü 智能化控制系统,对人员技术要求低,方便快捷,便于掌握

    ü 外来先进科技,耐高温、腐蚀,使用寿命时间长,坚固耐用

    ü 安装方便,移动到需放置位置,将总电源线接入即可开机使用。

    ü 采用不锈钢板精密焊接而成,不生锈, 清洁、无尘、

    ü 能够同步控制,减少不良率加热设备可与生产线同步控制

    ü 外来先进科技,保温效果好,不易爆裂,升温迅速,坚固耐用,节约电费

    ü 分段控制,增加适用性并能达到温度均匀.稳定干净的加热过程。温度控制容易、且升温迅速,并较具安全性

    ü 智能控制,控温稳定,温度均匀,无漏洞

    电感隧道炉用途:电子业(半导体、LCD、LED)、PCB、IC、LED芯片、电感

    产品售后说明:

    非人为损坏的均可享受厂家一年整机无忧质保

    联系电话:0769-82983077  13509831315

    运输过程中的一切货物损坏均由新铧机械承担,客户对产品货期有特殊需求的,可直接更换新机器直接发出。


    产品介绍
    独特性能客户可选配置

    内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

    双重超温保护,安全更可靠;

    内部热风循环,烘烤物件受热均匀;

    升温时间快,温度稳定精准;

    国内一流的隔热、断热、保温技术,密封效果优;

    机体外壳温度低,对室内环境温度影响较小;

    多种加热及运风方根据产品设定;节能省电、安全环保。

    可充氮气气氛保护,达成无氧化烘烤环境。

    控制系统、料盘、推车可依客户需要选择配备。

    颜色选择图例


    客户可以依照色卡指定色彩制作。

    ※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

    温控选购配备

    温控器(单段/8段-256段可编程式)
    台湾宇电温控表日本欧姆龙智能型温控表
    日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
    温度记录仪
    进口多通道彩屏无纸记录仪进口多通道有纸记录仪
    进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
    记录组
    手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
    计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
    电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

    触摸屏+PLC
    威伦7寸Proface
    三菱西门子
    工控机以太网远程监控
    计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
    电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

    风路循环图例

    单面送风型双面送风型双面送风防爆热辐射上升型
    四面辐射型热辐射照射型热风辐射型热风辐射型

    料盘、推车选配项目

    料盘形式




    冲孔盘筛网盘栅格盘
    活动推车




    烤架烤箱推车+托盘子母推车
