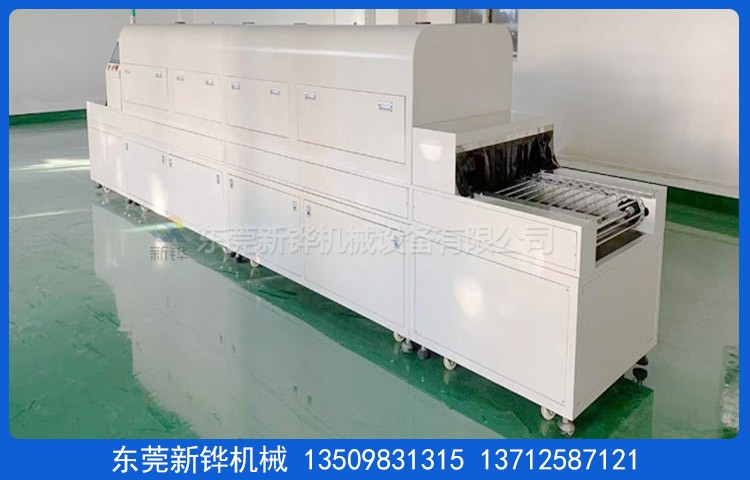

    玩具表面UV改质机

      此设备是我司为满足手表带硅胶行业的生产需要而研发的一款UV光改质机型,改质后产品表面光滑不粘尘.
    • 浏览次数:455次

    产品详情

    一、 设备概述

    此设备是我司为满足手表带硅胶行业的生产需要而研发的一款UV光改质机型,改质后产品表面光滑不粘尘。

    二、设备规格以及主要技术指标

    ◆工作尺寸: L5000mm X W500mm X H90mm

    ◆设备尺寸:约L6000mm x W1100mm x H1500mm

    ◆电源: AC380V   三相50Hz   14KW

    ◆产品规格:输送网宽550MM

    ◆机型结构:进料段长500mm、UV段5000mm、出料段500mm总长度6000mm,总宽度1100mm总高度1500mm输送网距地面900mm (土20mm可调)UV照射有效宽度为550mm

    ◆材质:内、外均采用SS41#钢板经防锈处理后高温烤漆,底座四周板金封板。

    ◆灯管寿命:电压波动在士5%内,空调环境,使用3000Hrs正常使用6000Hrs甚至更长

    ◆反射罩:SUS镜面反射器。

    ◆传动系统: 马达(台制) 配合齿轮减速机、链轮、输送网传动,输送速度0.2-1M/min, VR无级调速,LED数字式速度显示。

    ◆输送网:采用不锈钢输送网传动。

    ◆控制面版:点灯运转积时器、电源指示灯、启动开关、停止开关、UV灯开关。

    ◆冷却方式:马达强制下抽风。

    ◆安全装置:漏电断路器、传动马达过载保护、抽风马达过载保护、异常紧急开关、控制线路保险丝等,合乎国际安全标准。

    ◆重量:约520Kg


    标准规格型号选配项目产品视频根据客户要求非标定制 电话:137 1258 7121

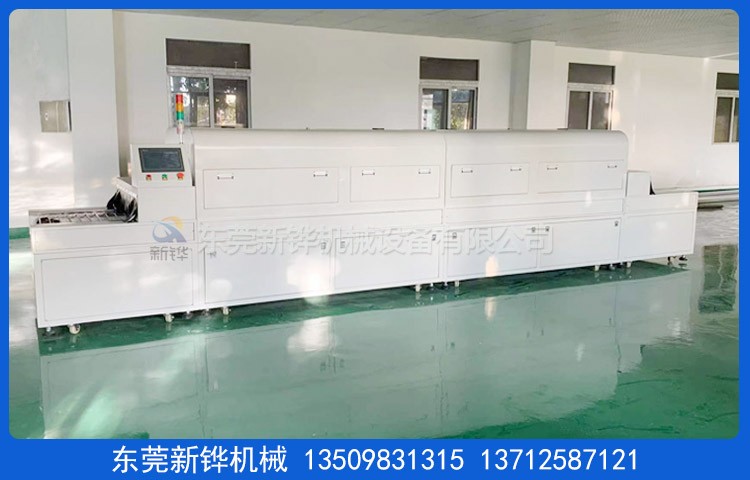

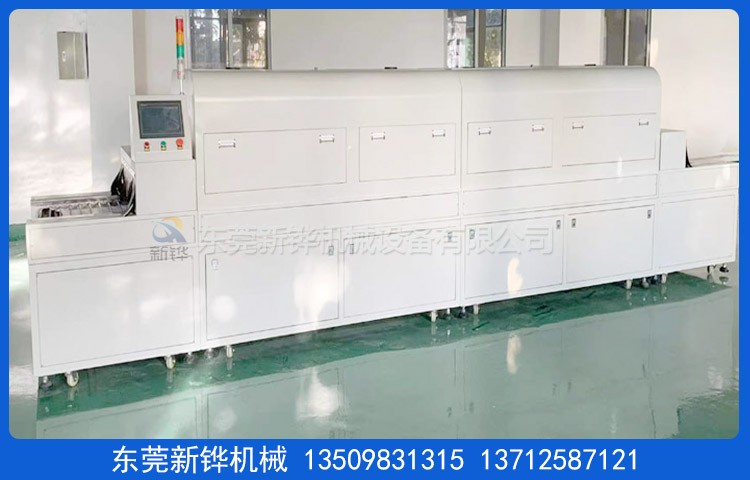

    设备名称:硅胶光照机

    机器型号:XHUV-5-40-2R

    机台电源:AC380V   50HZ  8KVA

    固化尺寸:长4000×宽680×高200mm

    输送尺寸:长5000×宽980×高1650mm(以实物为准)

    机台结构:入料口高度:200mm,进料段:1000mm,固化段:4000mm(含2节+黑色遮光布),出料段:1000mm

    安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm。

    检修方式:UV固化室两侧为活动门。

    外箱材质:T1.4mm 厚SS41#冷轧钢板。

    机架材质: T2.0*40*40mm铁方通,两侧整体活动封板。

    机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

    改质光源:改质灯管顶部安装40支灯管。

    控制电源:可无极调光电子电源。

    反射灯罩:不锈钢反射罩。

    点灯控制:7寸触摸屏一体机+光源控制器+单支点灯计时。

    输送网带:有效宽620mm2052不锈钢链条配8厘串杆。

    输送电机:调速电机配合变频调速器。

    输送速度:0.1~0.4M/min(0~40min)任意调节,附数字式LED速度表显示。

    安全保护:漏电断路器、电源逆向防止器,超温警报装置,马达、电热过电流保护等…三色信号指示灯(红色故障、黄色待机、绿色运行)。

    防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防紫外线眼镜,防触电警示标识,电柜防护等级IP54

    供电电源:主电源采用AC 220V/380V/ 50Hz 三相五线制。

    使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。

    注意事项:固化的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

    售后服务:设备自送货之日起质保期为1年(灯管保固1000小时),质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费。

    培训服务:免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。


    产品介绍
    独特性能客户可选配置

    内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

    双重超温保护,安全更可靠;

    内部热风循环,烘烤物件受热均匀;

    升温时间快,温度稳定精准;

    国内一流的隔热、断热、保温技术,密封效果优;

    机体外壳温度低,对室内环境温度影响较小;

    多种加热及运风方根据产品设定;节能省电、安全环保。

    可充氮气气氛保护,达成无氧化烘烤环境。

    控制系统、料盘、推车可依客户需要选择配备。

    颜色选择图例


    客户可以依照色卡指定色彩制作。

    ※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

    温控选购配备

    温控器(单段/8段-256段可编程式)
    台湾宇电温控表日本欧姆龙智能型温控表
    日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
    温度记录仪
    进口多通道彩屏无纸记录仪进口多通道有纸记录仪
    进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
    记录组
    手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
    计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
    电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

    触摸屏+PLC
    威伦7寸Proface
    三菱西门子
    工控机以太网远程监控
    计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
    电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

    风路循环图例

    单面送风型双面送风型双面送风防爆热辐射上升型
    四面辐射型热辐射照射型热风辐射型热风辐射型

    料盘、推车选配项目

    料盘形式




    冲孔盘筛网盘栅格盘
    活动推车




    烤架烤箱推车+托盘子母推车
