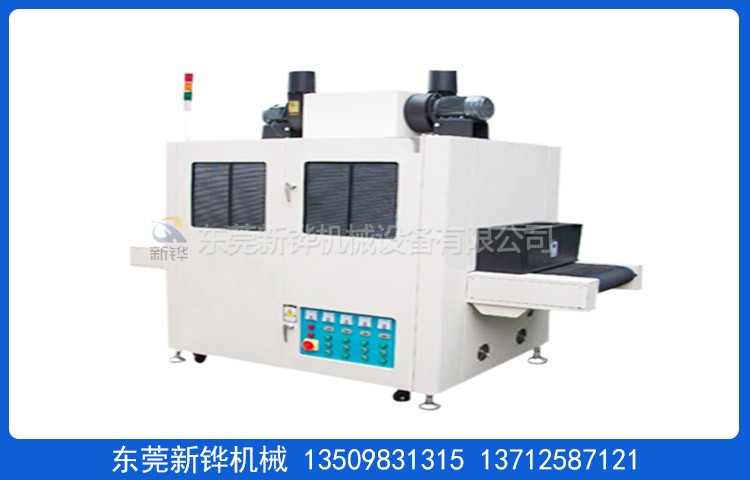

电容屏UV固化机
技术参数:
UV灯:6KW*2PCS
发光体(有效照射宽度):400mm;
UV灯距输送带距离可调:50-120mm
UV灯功率密度:120W/CM
UV灯光强可调:50%; 100%;
反射罩: 铝制反射罩内置进口反射铝片,反射效率高,使用寿命长;
输送带宽度:400mm;
进出料口高度;100mm
输送带材料:特氟龙网带;
输送速度:1-5米无极可调;
进料端长:500mm;
UV 室长:800mm;
出料端:500mm;
整机设置自动延时关机功能;
滚筒:表面滚花,确保输送平稳;
整机冷却方式:风冷加光学冷却;
整机材料:冷轧板表面喷塑;
整机外观:喷塑电脑白与黑相间;
整机规格:2000L*600W*1550Hmm
电源接线:三相五线 380VAC 50HZ

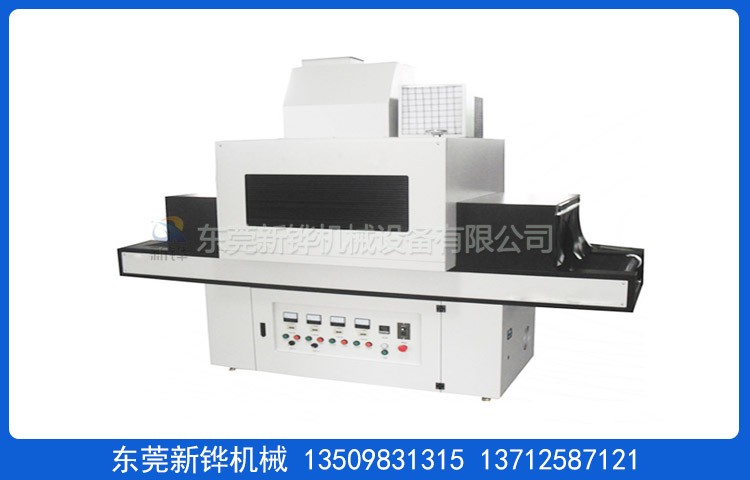

设备名称:平面UV机
机器型号:XHUV-302
机台电源:AC380V 50HZ 7KVA
固化尺寸:长1000×宽650×高100㎜
输送尺寸:长2000×宽890×高1950㎜(以实物为准)
机台结构:入料口高度:100mm,进料段:500mm,固化段:1300mm(含2端150mm遮光罩+黑色遮光布),出料段:500mm
安装定位:底部安裝承重3寸脚轮、M18腳杯高度可調+50mm。
检修方式:UV固化室两侧为活动门。
外箱材质:T1.4mm 厚SS41#冷轧钢板+镀锌板折弯加工製作。
机架材质:T2.0*40*40mm铁方通,两侧整体活动封板。
机台颜色:经防锈处理后靜電高溫粉體塗裝,整机为邹纹灰白色。
点灯光源:2支*3KW蓝天紫外线灯管,管波长为:365nm。
控制电源:可无极调光电子电源内置点灯计时 。
反射灯罩:铝合金反射罩+不锈钢外灯罩 。
点灯控制:单段强光控制配点灯累计时器。
进风方式:固化室两侧为闭式百叶进风。
排风方式:顶部370W离心风分3排抽灯罩热风,机身两侧风扇排风。
输送网带:宽600mm*4*4网格咖啡色铁弗龙网带。
输送电机:200W调速电机配合电子調速器。
安全保护:漏電斷路器、電源逆向防止器,超溫警報裝置,馬達、電熱過電流保護等…合乎國際安全標準。
防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防紫外线眼镜,防触电警示标识,电柜防护等级IP54
供电电源:主電源采用AC 220V/380V/ 50Hz 三相五線制。
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂。
售后服務:設備自送貨之日起质保期为1年(灯管保固1000小时),质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本費,
培训服务:免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容,免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。
独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘; 双重超温保护,安全更可靠; 内部热风循环,烘烤物件受热均匀; 升温时间快,温度稳定精准; 国内一流的隔热、断热、保温技术,密封效果优; 机体外壳温度低,对室内环境温度影响较小; 多种加热及运风方根据产品设定;节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例 客户可以依照色卡指定色彩制作。 |
※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。 |
温控选购配备
温控器(单段/8段-256段可编程式) | |||
台湾宇电温控表 | 日本欧姆龙智能型温控表 | ||
日本进口256段可编程式欧姆龙温控仪 | 日本OMRON温控器 | ||
温度记录仪 | |||
进口多通道彩屏无纸记录仪 | 进口多通道有纸记录仪 | ||
进口PARTLOW圆图温度记录仪 | 进口YOKOGAWA 48通道温度记录仪 | ||
记录组 | |||
手提式温度记录器组 6点 | IR 电脑温度记录器组6点~12点 | ||
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。 | |||
触摸屏+PLC | |||
威伦7寸 | Proface | ||
三菱 | 西门子 | ||
工控机以太网远程监控 | |||
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 |
风路循环图例
单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
料盘形式 | |||
冲孔盘 | 筛网盘 | 栅格盘 | |
活动推车 | |||
烤架 | 烤箱推车+托盘 | 子母推车 |
