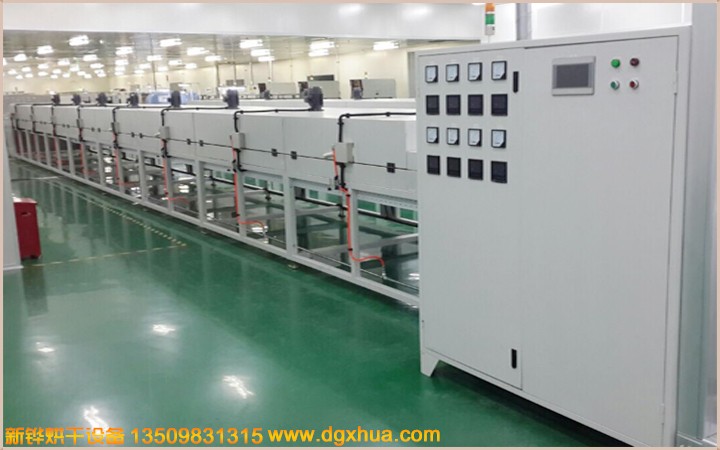

1.规格:长20m×宽0.8m×高1.2m
2.材质:线体机架采用50×50×T1.2方通焊接制作,大梁采用2厘冷板折弯而成,分四段,每段2.375m,机脚配脚杯可调高低。从地到网带高为750mm。
3.动力:采用台湾爱德利一匹马达,配1:80型减速机的变频调速,可进行间接式步进移动,每步距离可调范围在200-600mm。一个大循环为一个烘干时间,可调范围在10-180分钟。
4.输送皮带:采用PVC传输带,网带宽780,可进行手动调节网带的运行速度。
5.炉盖:炉盖长度为8m,分为四段,每段2m。箱体采用冷板折弯焊接而成,中间填充80 mm保温盐棉,炉盖顶部配有进排气孔,以便使炉内产生的废气排出,进排气可调。炉盖内部采用不锈钢板,使炉内更环保洁净。
7.运风:炉盖顶部配0.37KW马达1个,配9寸鼠笼式风轮,采用三面循环运风,使炉内搅拌均匀。
8.发热采用:采用不锈钢发热管,均匀分布在炉腔两侧,每段功率6KW,总功率为24KW,温度室温至200℃可调,内部温差+/-5℃。
9.电控采用:全自动恒温控制系统(接触器与空气开关用正泰牌,温控器用日本RKC牌),分四段独立控制,可使内部温差更准确
东莞市新铧机械设备有限公司
http://www.dguvcj.com
联系人:兰生 13509831315
电话:0769-8298 3077
传真:0769-8298 5549
地址:东莞市万江区滘联创富工业园

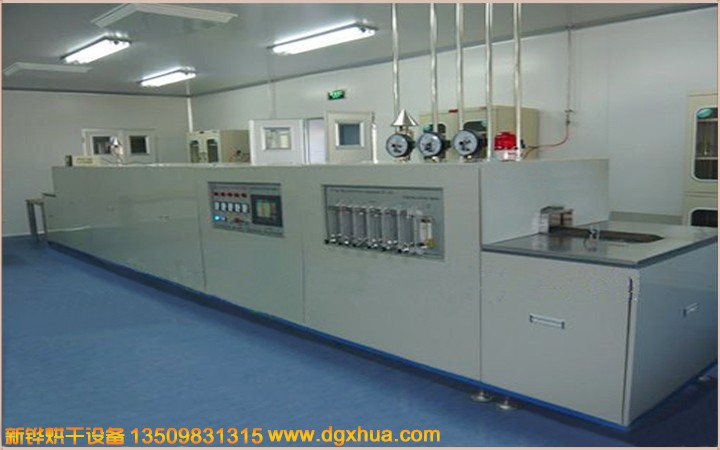

设备名称:隧道炉
机器型号:XHSO-6-06-2IR
机台电源:AC380V 50HZ 34KVA
烘烤尺寸:长4000×宽650×高200mm
输送尺寸:长6000×宽850×高1650mm(以实物为准)
机台结构:入料口高度:200mm,进料段:1000mm,恒温段:2000mm(分2段加热),出料段:1000mm
安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm.
检修方式:手动撑杆保护检修方式设计.
内箱材质:T1.5mm厚SUS430#镜面不锈钢板全密封氩弧焊,保证炉内清洁.
外箱材质:T1.5mm 厚SS41#冷轧钢板折弯加工制作.
机架材质:T2.0*40*40mm铁方通,两侧整体活动封板.
机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.
保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm.
密封条:采用₵20mm耐高温双层硅胶密封条密封处理,美观无污染.
温度范围:室温~MAX200℃,常用温度150℃.
温度控制:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度.
温度均匀度:空炉150℃恒温15min后温差±5%℃ .
加热方式:远红外线电热管+热风循环运风.
加热功率:34KW,恒温状态功率:17KW.
升温速率:约7℃/min,空炉常温~150℃约需时间20分钟.
冷却方式:2排可调角度轴流风扇强制风冷.
输送网带:宽600mmT1.0*4*4mm铁复龙网带配导条纠偏装置.
网带除尘:进料段安装除尘粘滚(可选配).
输送速度:减速电机配合变频器调速0.5-5m/min任意调节.
输送高度:输送带表面距离地面850+50mm可调.
安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及过载等保护并警报装置…合乎国际安全标准.
防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.
供电电源:主电源采用AC 220V/380V/50Hz 三相五线制.
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.
注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.
参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》
技术标准:GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》
售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费.
培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.
独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘; 双重超温保护,安全更可靠; 内部热风循环,烘烤物件受热均匀; 升温时间快,温度稳定精准; 国内一流的隔热、断热、保温技术,密封效果优; 机体外壳温度低,对室内环境温度影响较小; 多种加热及运风方根据产品设定;节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例 客户可以依照色卡指定色彩制作。 |
※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。 |
温控选购配备
温控器(单段/8段-256段可编程式) | |||
台湾宇电温控表 | ![]() | 日本欧姆龙智能型温控表 | ![]() |
日本进口256段可编程式欧姆龙温控仪 | ![]() | 日本OMRON温控器 | ![]() |
温度记录仪 | |||
进口多通道彩屏无纸记录仪 | ![]() | 进口多通道有纸记录仪 | ![]() |
进口PARTLOW圆图温度记录仪 | ![]() | 进口YOKOGAWA 48通道温度记录仪 | ![]() |
记录组 | |||
手提式温度记录器组 6点 | ![]() | IR 电脑温度记录器组6点~12点 | ![]() |
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。 | |||
触摸屏+PLC | |||
威伦7寸 | ![]() | Proface | ![]() |
三菱 | ![]() | 西门子 | ![]() |
工控机以太网远程监控 | |||
![]() | |||
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 |
风路循环图例
![]() | ![]() | ![]() | ![]() |
单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
![]() | ![]() | ![]() | ![]() |
四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
料盘形式 | |||
冲孔盘 | 筛网盘 | 栅格盘 | |
活动推车 | |||
烤架 | 烤箱推车+托盘 | 子母推车 |
