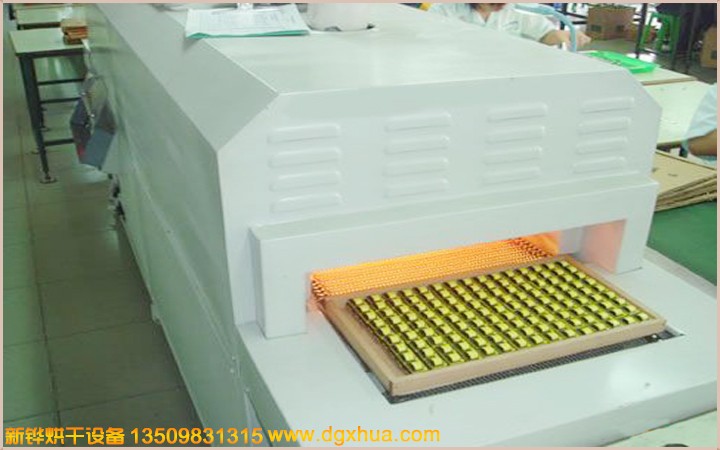

设备名称 变压器隧道炉
设备型号 XHSO-3-06-1R
机台电源 AC380V 3φ 50HZ 20KVA
烘烤尺寸 长2350 × 宽640 × 高220mm
输送尺寸 长3100 × 宽840 × 高1500mm(以实物为准)
机台结构 入料口高度:220mm,进料段:350mm(遮光罩100mm),恒温段:2350mm(1节),出料段:400mm(遮光罩100mm)。
机台定位 安裝承重M20腳杯, 3寸腳杯方便設備的固定和多段拼接。
内箱材质 T1.2mm厚SUS201#不锈钢板全密封滿焊保證爐內清潔。
外箱材质 T1.5mm 厚冷板折弯加工製作。
机架材质 T2.0*40*40mm 铁方通焊接成型,机架四周封板。
机台颜色 经防锈处理后靜電高溫粉體塗裝,整机为邹纹灰白色。
保温材料 白色硅酸铝保温,保温层厚度100mm.
门密封条 2条*₵20mm耐高硅胶密封条密封处理,美觀無污染。
温度范围 常用温度160℃,最高温度:常温~MAX200℃可调。
温控系统 智能温控器配合SSR控制, 具备PID自整定参数平衡调温校正功能,輸入模式為 K型熱电偶。
运风方式 经过风道分散后水平运风,循环运风設計,均勻性佳。
运风电机 長軸型高温馬達多組配強力型多翼式風輪。
进排风口 进风口:¢90mm调节风盘,排风口:¢90mm可调节风阀
加热器 红外线电热管+热风循环
加热功率 升温状态:20KW, 恒温状态:10KW.
升温速率 约7℃/min,空炉常温~200℃约需时间30分钟
输送链板 宽600mmC2052碳钢+串杆+1.5mm不锈钢网带。
输送速度 变频器调速控制减速电机,常用速度10~100mm/min任意调节,速度表显示。
安全保护 超溫停止加熱並警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。
防护标识 所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。
使用条件 主電源采用AC 220V/380V/ 50Hz 三相五線制,环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项 烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂。
售后服務 設備自送貨之日起质保期为壹年,质保期内发生非人为质量问题免费维修。
培训服務 免费提供日常維護、技術咨詢、故障處理等培训內容,不定期对设备使用状况进行质量跟踪。
验收标淮 本机台不含供电电源线、排风管道,以双方签定的技术协议书为标淮。
验收时间 设备调试完成3-5天内为验收时间。
随机资料 设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。
交货日期 簽定合同收到訂金之日起30个工作日完成。
安装调试 安装调试时间为货到工厂之日 1 個工作日內完成。

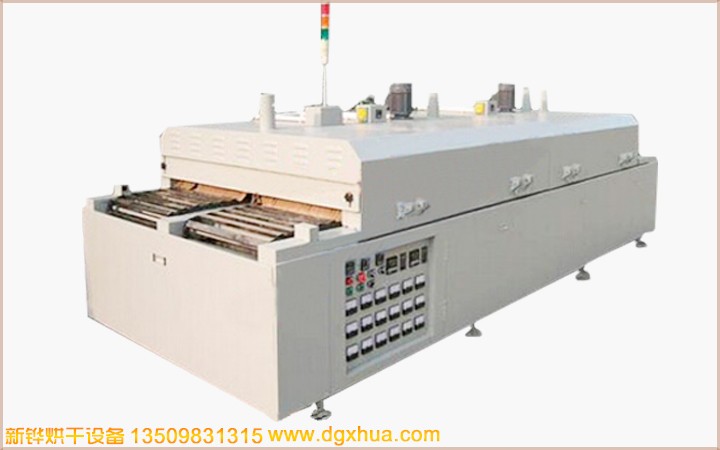

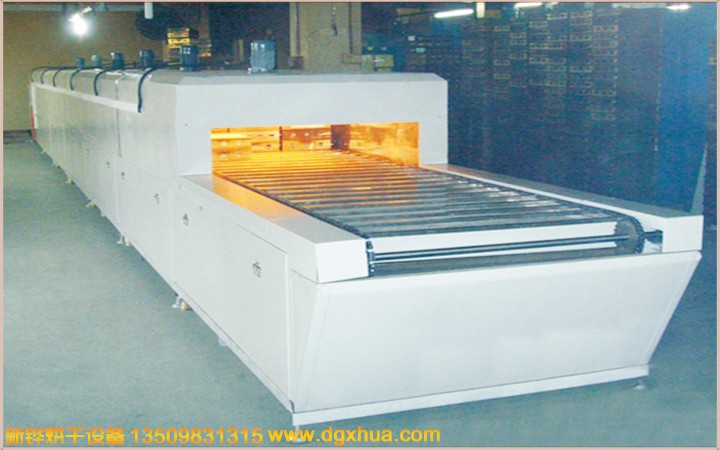

设备名称:红外隧道炉
电感隧道炉功能:烘干,收缩包装,焗漆,脱水,定型,预热,熔解及高温处理等。
设备型号:XHSO-8-08-4IR
机台电源:AC380V 50HZ 48KVA
烘烤尺寸:长8000×宽850×高50mm
输送尺寸:长10000×宽1050×高1650mm(以实物为准)
机台结构:入料口高度:0-50mm,进料段:800mm,恒温段:2000mm(分4段加热),冷却段:400mm,出料段:800mm.
安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm
气动门:进出料安装气动门,光电检测来料后自动开关。
检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计。
内箱材质:SUS304#T1.5mm镜面不锈钢。
外箱材质:SS41#T1.5mm钢板经防锈处理后高温烤粉。
机架材质:T2.0*40*40mm铁方通,两侧整体活动封板。
机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。
保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm
密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染。
温度范围:室温~MAX200℃,常用温度150℃
操作方式:10.4寸触讯显示器+松下可编程控制器+扫码功能。
温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度。
温度均匀度:空炉150℃恒温15min后温差±3-5℃
运风方式:经过风道分散后水平循环运风设计,均匀性佳。
运风电机:长轴型烤箱专用马达4组配强力型多翼式镀锌风轮。
高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304;风量:2000m3/h
加热方式:远红外电热管+热风循环。
加热功率:48KW,恒温状态功率:24KW
升温速率:约7℃/min,空炉常温~150℃约需时间20分钟。
冷却方式:2排可调节角度轴流风扇。
输送网带:宽800mmT1.0*4*4mm铁复龙布带配自动光电纠偏装置。
网带除尘:进料段安装除尘粘滚。
输送速度:减速电机配合变频器调速1-6m/min任意调节。
输送高度:输送带表面距离地面850+50mm可调。
安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及过载、三色信号指示灯(红色故障,黄色待机,绿色运行)等保护并警报装置…合乎国际安全标准。
防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54。
机台电源:主电源采用AC 220V/380V/ 50Hz 三相五线制。
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行。
参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》。
电感隧道炉产品特性:
ü 智能化控制系统,对人员技术要求低,方便快捷,便于掌握
ü 外来先进科技,耐高温、腐蚀,使用寿命时间长,坚固耐用
ü 安装方便,移动到需放置位置,将总电源线接入即可开机使用。
ü 采用不锈钢板精密焊接而成,不生锈, 清洁、无尘、
ü 能够同步控制,减少不良率加热设备可与生产线同步控制
ü 外来先进科技,保温效果好,不易爆裂,升温迅速,坚固耐用,节约电费
ü 分段控制,增加适用性并能达到温度均匀.稳定干净的加热过程。温度控制容易、且升温迅速,并较具安全性
ü 智能控制,控温稳定,温度均匀,无漏洞
电感隧道炉用途:电子业(半导体、LCD、LED)、PCB、IC、LED芯片、电感
产品售后说明:
非人为损坏的均可享受厂家一年整机无忧质保
联系电话:0769-82983077 13509831315
运输过程中的一切货物损坏均由新铧机械承担,客户对产品货期有特殊需求的,可直接更换新机器直接发出。
独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘; 双重超温保护,安全更可靠; 内部热风循环,烘烤物件受热均匀; 升温时间快,温度稳定精准; 国内一流的隔热、断热、保温技术,密封效果优; 机体外壳温度低,对室内环境温度影响较小; 多种加热及运风方根据产品设定;节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例 客户可以依照色卡指定色彩制作。 |
※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。 |
温控选购配备
温控器(单段/8段-256段可编程式) | |||
台湾宇电温控表 | ![]() | 日本欧姆龙智能型温控表 | ![]() |
日本进口256段可编程式欧姆龙温控仪 | ![]() | 日本OMRON温控器 | ![]() |
温度记录仪 | |||
进口多通道彩屏无纸记录仪 | ![]() | 进口多通道有纸记录仪 | ![]() |
进口PARTLOW圆图温度记录仪 | ![]() | 进口YOKOGAWA 48通道温度记录仪 | ![]() |
记录组 | |||
手提式温度记录器组 6点 | ![]() | IR 电脑温度记录器组6点~12点 | ![]() |
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。 | |||
触摸屏+PLC | |||
威伦7寸 | ![]() | Proface | ![]() |
三菱 | ![]() | 西门子 | ![]() |
工控机以太网远程监控 | |||
![]() | |||
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 |
风路循环图例
![]() | ![]() | ![]() | ![]() |
单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
![]() | ![]() | ![]() | ![]() |
四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
料盘形式 | |||
冲孔盘 | 筛网盘 | 栅格盘 | |
活动推车 | |||
烤架 | 烤箱推车+托盘 | 子母推车 |
