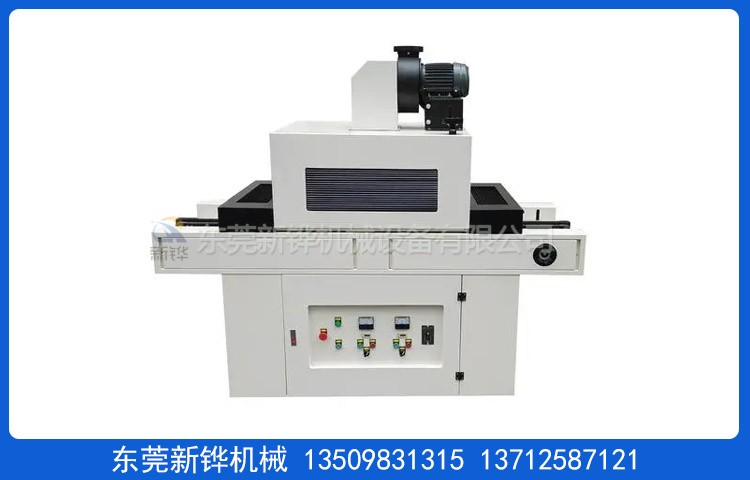

设备名称:UV机
设备型号:XHUV-302
设备电源:AC380V 3φ 50HZ 7KVA
光固尺寸:长1000×宽350×高200mm
外形尺寸:长1600×宽590×高1960mm(以实物为准)
机台结构:入料口:100mm高度,进料段:300mm(手动调节门),遮光罩:150mm(黑色遮光布),光固段:700mm(2支汞灯),遮光罩:150mm(黑色遮光布),出料段:300mm(手动调节门)。
机架结构:两侧回风百叶活动门,整机长1.6米。
机台材质:外箱材质:T1.2mm厚SS41钢板+镀锌板,加工制作,氩弧焊接。
机架材质:T2.0*40*40mm 铁方通焊接成型,机架四面封板,
脚轮脚杯:UV机底部安装3寸活动脚轮,M20地脚螺丝高度可调节。
机台颜色:经防锈处理后静电高温粉体涂装(色卡:ZCM-1405A)。
UV光源:UV汞灯:2支*3KW紫外线汞灯,主波峰为:365nm .
UV灯罩:铝合金反射罩+不锈钢外灯罩 。
点灯控制:单段强光控制配点灯累计时器。
照射高度:灯罩手动可调节高度200mm,。
排风系统:顶部排风:灯罩调节风阀与风管连接到顶部集风罩由离心风机排风。
侧面排风:UV室底部风道两侧安装多个高速小风扇排风。
输送网带:UV机输送宽300mm*4*4网格咖啡色铁弗龙网带。
输送速度:1-10MM//S任意调节,附数字式LED速度表显示。
输送动力:120W调速电机配合电子调速器。
安全保护:超温停止加热并警报装置,马达、电热过电流保护,控制回路短路及过载保护,漏电断路器、电源逆向防止器等…合乎国际安全标准,所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。
使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度,烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。
售后服务:设备自送货之日起质保期为1年,灯管保固1000H,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费,免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。
验收标淮:本机台不含供电电源线,排风管及排风管安装费用,设备调试完成3天内为验收时间,以双方签定的技术协议书为标淮,设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:签定合同收到订金之日起25个工作日内完成,安装调试时间为货到工厂之日1个工作日内完成。
东莞新铧光固化设备厂家生产:UV机,丝印UV机,固化UV机,双面UV机,油墨固化UV机,光源固化UV机,UV固化机,UV改质机,UV固化炉,UV固化灯,电晕处理机,UV固化灯管,UV光固化等高效节能的设备研发制造.

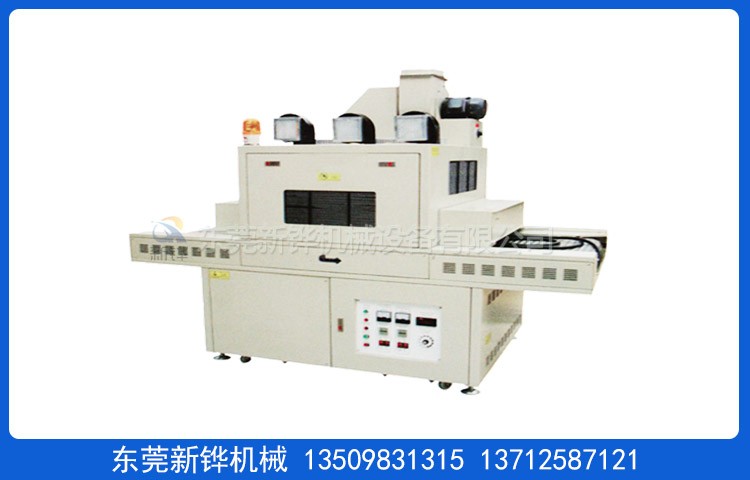

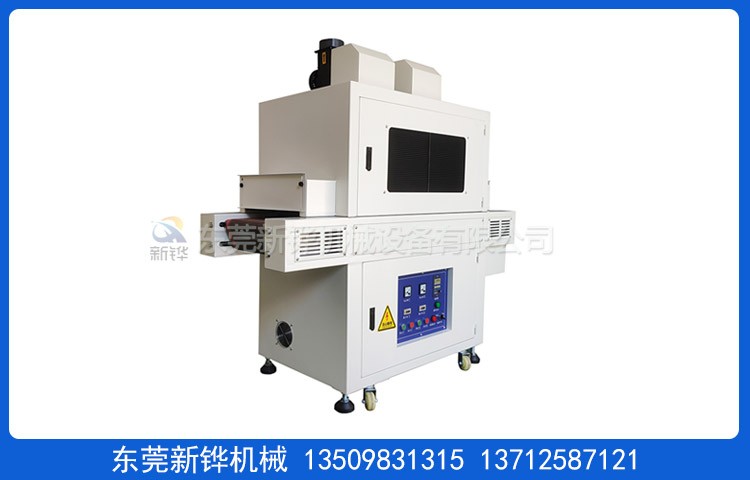

设备名称:平面UV机
机器型号:XHUV-302
机台电源:AC380V 50HZ 7KVA
固化尺寸:长1000×宽650×高100㎜
输送尺寸:长2000×宽890×高1950㎜(以实物为准)
机台结构:入料口高度:100mm,进料段:500mm,固化段:1300mm(含2端150mm遮光罩+黑色遮光布),出料段:500mm
安装定位:底部安裝承重3寸脚轮、M18腳杯高度可調+50mm。
检修方式:UV固化室两侧为活动门。
外箱材质:T1.4mm 厚SS41#冷轧钢板+镀锌板折弯加工製作。
机架材质:T2.0*40*40mm铁方通,两侧整体活动封板。
机台颜色:经防锈处理后靜電高溫粉體塗裝,整机为邹纹灰白色。
点灯光源:2支*3KW蓝天紫外线灯管,管波长为:365nm。
控制电源:可无极调光电子电源内置点灯计时 。
反射灯罩:铝合金反射罩+不锈钢外灯罩 。
点灯控制:单段强光控制配点灯累计时器。
进风方式:固化室两侧为闭式百叶进风。
排风方式:顶部370W离心风分3排抽灯罩热风,机身两侧风扇排风。
输送网带:宽600mm*4*4网格咖啡色铁弗龙网带。
输送电机:200W调速电机配合电子調速器。
安全保护:漏電斷路器、電源逆向防止器,超溫警報裝置,馬達、電熱過電流保護等…合乎國際安全標準。
防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防紫外线眼镜,防触电警示标识,电柜防护等级IP54
供电电源:主電源采用AC 220V/380V/ 50Hz 三相五線制。
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂。
售后服務:設備自送貨之日起质保期为1年(灯管保固1000小时),质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本費,
培训服务:免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容,免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。
独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘; 双重超温保护,安全更可靠; 内部热风循环,烘烤物件受热均匀; 升温时间快,温度稳定精准; 国内一流的隔热、断热、保温技术,密封效果优; 机体外壳温度低,对室内环境温度影响较小; 多种加热及运风方根据产品设定;节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例 客户可以依照色卡指定色彩制作。 |
※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。 |
温控选购配备
温控器(单段/8段-256段可编程式) | |||
台湾宇电温控表 | ![]() | 日本欧姆龙智能型温控表 | ![]() |
日本进口256段可编程式欧姆龙温控仪 | ![]() | 日本OMRON温控器 | ![]() |
温度记录仪 | |||
进口多通道彩屏无纸记录仪 | ![]() | 进口多通道有纸记录仪 | ![]() |
进口PARTLOW圆图温度记录仪 | ![]() | 进口YOKOGAWA 48通道温度记录仪 | ![]() |
记录组 | |||
手提式温度记录器组 6点 | ![]() | IR 电脑温度记录器组6点~12点 | ![]() |
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。 | |||
触摸屏+PLC | |||
威伦7寸 | ![]() | Proface | ![]() |
三菱 | ![]() | 西门子 | ![]() |
工控机以太网远程监控 | |||
![]() | |||
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 |
风路循环图例
![]() | ![]() | ![]() | ![]() |
单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
![]() | ![]() | ![]() | ![]() |
四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
料盘形式 | |||
冲孔盘 | 筛网盘 | 栅格盘 | |
活动推车 | |||
烤架 | 烤箱推车+托盘 | 子母推车 |
