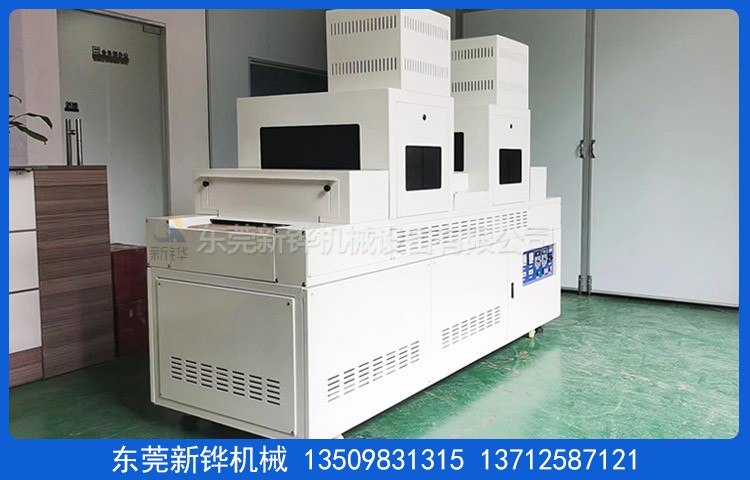

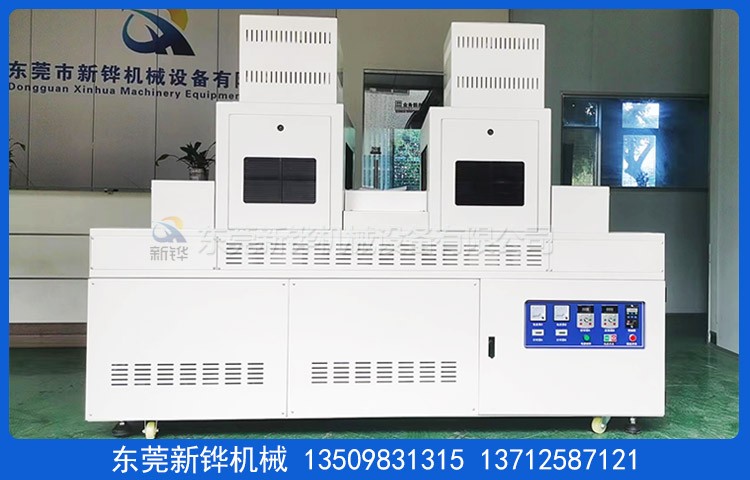

    三防漆UV机

      三防漆UV机应用于:半导体,IC封装,线路板,触摸屏,显示器,光学镜片,摄像头等LEDUV固化.
    • 浏览次数:425次

    产品详情

    设备名称:三防漆UV机

    机器型号:XHUV-752

    机台电源:AC380V  3φ  50HZ  7KVA

    输送尺寸:长2440×宽1020×高2350mm(以实物为准)

    机台结构:入料口高度:0-50mm;灯管强度:80/120(W/㎡);有效照射宽:600mm;输送高度:850±50mm;输送速度:3~12m/min。

    安装定位:三防漆UV机底部安装承重3寸脚轮,M18脚杯高度可调+50mm.

    检修方式:两侧为闭式回风百叶活动门.

    外箱材质:T1.2mm厚SS41钢板-镀锌板,加工制作,氬弧焊接.

    内箱材质:T1.2mm厚SUS304#不锈钢板灯罩。

    机架材质:T2.0*40*40mm铁方通焊接成型,整机封板.

    机台颜色:三防漆UV机经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

    照射高度:手动调节UV灯罩距离网带照射高度0-200mm.

    点灯光源:2支*7.5KW水银灯管总长584mm,有效发光450mm,波长为:365nm.

    控制电源:可无极调光电子电源内置点灯计时.

    反射灯罩:铝合金反射罩+不锈钢外灯罩+光学隔热玻璃.

    点灯控制:7KW电子电源无极强弱光控制记录点灯累计时器.

    送风方式:顶部高速离心风机分2支风咀送风,附洁净过滤器(无尘车间除外).

    抽风方式:顶部高速离心风机排风+底部为两侧排风.

    输送网带:三防漆UV机输送690mm*4*4铁弗龙网带+导条纠偏.

    输送速度:电子调速电机,1~10M/min任意调节电子调速器,附数字式LED速度表显示.

    输送动力:120W调速电机配合电子調速器

    安全保护:马达过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等合乎国际安全标准.

    防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54.

    供电电源:主电源采用AC 220V/380V/50Hz三相五线制.

    使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.

    注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

    售后服务:设备自送货之日起质保期为1年(灯管保固1000小时),质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费.

    培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.

    东莞新铧光固化设备厂家生产:UV固化机,UV改质机,UV固化炉,UV固化灯,三防漆UV机,三防漆固化机,三防漆紫外UV机,三防漆干燥固化机,电路板三防光固机,三防漆喷涂固化机,电晕处理机,UV固化灯管,UV光固化等高效节能的设备研发制造.


    标准规格型号选配项目产品视频根据客户要求非标定制 电话:137 1258 7121

    设备名称:低温UV机

    机器型号:XHUV-303

    机台电源:AC380V   50HZ  12KVA

    固化尺寸:长1500×宽650×高100㎜

    输送尺寸:长2500×宽890×高1950㎜(以实物为准)

    机台结构:入料口高度:100mm,进料段:500mm,固化段:1500mm(含2端150mm遮光罩+黑色遮光布),出料段:500mm

    安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm。

    检修方式:UV固化室两侧为活动门。

    外箱材质:T1.4mm 厚SS41#冷轧钢板+镀锌板折弯加工制作。

    机架材质: T2.0*40*40mm铁方通,两侧整体活动封板。

    机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

    点灯光源:3支*3KW蓝天紫外线灯管,波长为:365nm。

    控制电源:可无极调光电子电源内置点灯计时。

    反射灯罩:铝合金反射罩+不锈钢外灯罩 +隔热光学镀膜玻璃。

    点灯控制:单段强光控制配点灯累计时器。

    进风方式:顶部370W离心风分3排风咀强力送风,进风口加装高效过滤器。

    排风方式:顶部750离心风分3排抽灯罩热风,网带下方抽风防止产品移动。

    输送网带:宽600mm*4*4网格咖啡色铁弗龙网带。

    输送电机:200W调速电机配合电子调速器。

    安全保护:漏电断路器、电源逆向防止器,超温警报装置,马达、电热过电流保护等…合乎国际安全标准。

    防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防紫外线眼镜,防触电警示标识,电柜防护等级IP54

    供电电源:主电源采用AC 220V/380V/ 50Hz 三相五线制。

    使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。

    注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

    售后服务:设备自送货之日起质保期为1年(灯管保固1000小时),质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费。

    培训服务:免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。


    产品介绍
    独特性能客户可选配置

    内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

    双重超温保护,安全更可靠;

    内部热风循环,烘烤物件受热均匀;

    升温时间快,温度稳定精准;

    国内一流的隔热、断热、保温技术,密封效果优;

    机体外壳温度低,对室内环境温度影响较小;

    多种加热及运风方根据产品设定;节能省电、安全环保。

    可充氮气气氛保护,达成无氧化烘烤环境。

    控制系统、料盘、推车可依客户需要选择配备。

    颜色选择图例


    客户可以依照色卡指定色彩制作。

    ※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

    温控选购配备

    温控器(单段/8段-256段可编程式)
    台湾宇电温控表日本欧姆龙智能型温控表
    日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
    温度记录仪
    进口多通道彩屏无纸记录仪进口多通道有纸记录仪
    进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
    记录组
    手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
    计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
    电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

    触摸屏+PLC
    威伦7寸Proface
    三菱西门子
    工控机以太网远程监控
    计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
    电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

    风路循环图例

    单面送风型双面送风型双面送风防爆热辐射上升型
    四面辐射型热辐射照射型热风辐射型热风辐射型

    料盘、推车选配项目

    料盘形式




    冲孔盘筛网盘栅格盘
    活动推车




    烤架烤箱推车+托盘子母推车
