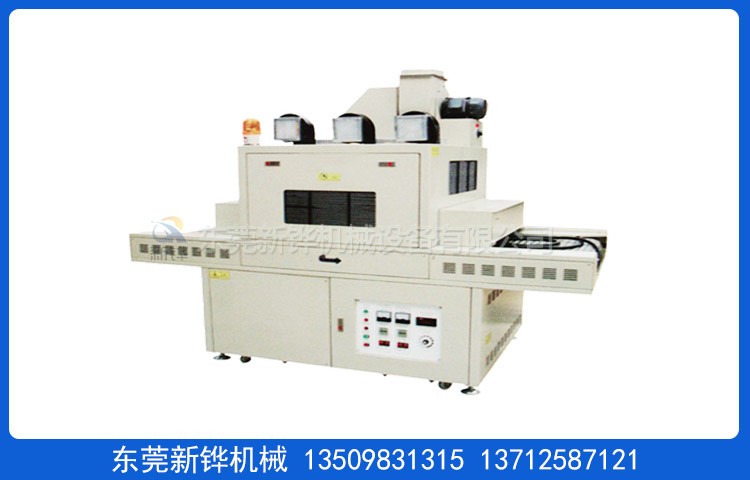

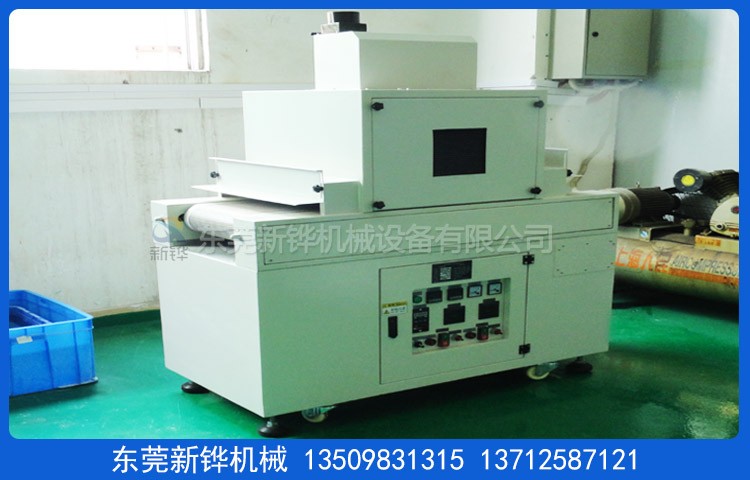

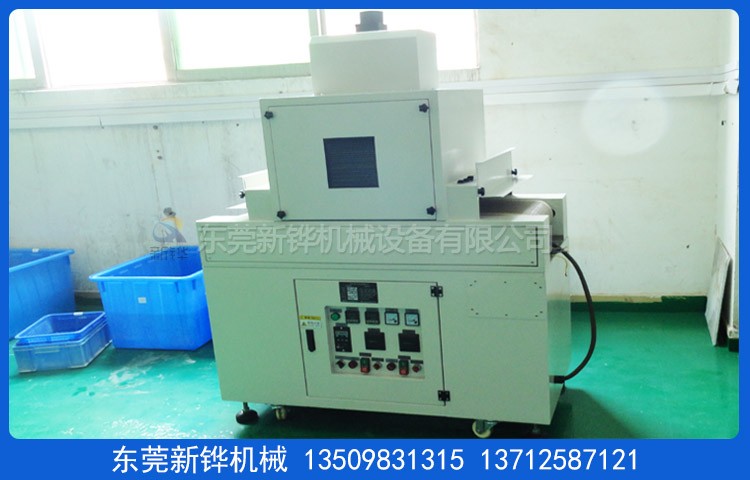

设备名称:自转UV机
机器型号:XHUV-302
机台电源:AC380V 50HZ 7KVA
固化尺寸:长1000×宽650×高100㎜
输送尺寸:长2000×宽890×高1950㎜(以实物为准)
机台结构:入料口高度:100mm,进料段:500mm,固化段:1300mm(含2端150mm遮光罩+黑色遮光布),出料段:500m
安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm.
检修方式:UV固化室两侧为活动门.
外箱材质:T1.4mm 厚SS41#冷轧钢板+镀锌板折弯加工制作.
机架材质:T2.0*40*40mm铁方通,两侧整体活动封板.
机台颜色:自转UV机经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.
点灯光源:2支*3KW蓝天紫外线灯管,波长为:365nm .
控制电源:可无极调光电子电源内置点灯计时 .
反射灯罩:铝合金反射罩+不锈钢外灯罩 .
点灯控制:单段强光控制配点灯累计时器.
输送网带:自转UV机网带宽600mm*4*4网格咖啡色铁弗龙网带.
输送电机:120W调速电机配合电子调速器.
安全保护:漏电断路器,电源逆向防止器,超温警报装置,马达,电热过电流保护等…合乎国际安全标准.
防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防紫外线眼镜,防触电警示标识,电柜防护等级IP54
供电电源:主电源采用AC 220V/380V/ 50Hz 三相五线制.
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.
注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.
售后服务:设备自送货之日起质保期为1年(灯管保固1000小时),质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费.
培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.
东莞新铧光固化设备厂家生产:UV机,UV光固机,自转UV机,UV改质机,UV灯,UV固化机,UV固化灯,电晕处理机,UV固化灯管,UV光固化等高效节能的设备研发制造.
风冷却自转UV机是用吸风方法将热量从灯箱内吸出排至室外。而不能用吹风方法,因为冷风吹到自转UV机使灯内汞或金属凝结导致灭弧。
风量:风机的风量是指单位时间内输送流体的体积,单位为 m3/min 或 m3/h。
风冷却自转UV机是用吸风方法将热量从灯箱内吸出排至室外。而不能用吹风方法,因为冷风吹到自转UV机使灯内汞或金属凝结导致灭弧。
吸风机的选择是自转UV机设备风冷却系统的关键,下面先简单介绍有关风机的相关知识,风机有以下主要参数。
风量:风机的风量是指单位时间内输送流体的体积,单位为 m3/min 或 m3/h。
全压:是指单位质量的流体通过风机后所获得的能量。也就是说单位质量流体流出风机时所具有的能量减去流入时所具有的能量,也称为能量增量,单位用Pa或mmH2O表示。风压决定于风机转速和叶片的形状,风机转速高风压高,叶片为离心形状风机风压髙;风机风压高噪声也高,叶片为鼠笼式则风机噪声低风压也低。
一般离心式风机按全压大小分为:低压风机,全压值小于981 Pa;中压风机,全压值为981-2943 Pa;高压风机, 全压值大于2943 Pa。
转速:是指风机叶轮每分钟的转数,单位用r/min。常用的转速有2900 r/min、1450 r/min、960 r/min。风机转速是通过选择电机实现的,在实际运行中与流量、出风入风口面积相关。若风路不通畅风机转速会降低,同时电机工作电流也下降。
功率(电机容量):单位时间内通过风机的全部流体所获得的总能量为风机功率。这个功率概念显然不是电机的功率。风机铭牌上也有另一名称为轴功率,指电动机传递给风机机轴的功率。轴功率是风机功率和风机内耗之和。风机本身由于摩擦或振动会消耗一部分功率,因此风机功率要小于轴功率。
噪声:风机运转时产生的噪声,用dB表示,按环保指标规定,55 dB以下为低噪声,超过75 dB为高噪声。
独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘; 双重超温保护,安全更可靠; 内部热风循环,烘烤物件受热均匀; 升温时间快,温度稳定精准; 国内一流的隔热、断热、保温技术,密封效果优; 机体外壳温度低,对室内环境温度影响较小; 多种加热及运风方根据产品设定;节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例 客户可以依照色卡指定色彩制作。 |
※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。 |
温控选购配备
温控器(单段/8段-256段可编程式) | |||
台湾宇电温控表 | ![]() | 日本欧姆龙智能型温控表 | ![]() |
日本进口256段可编程式欧姆龙温控仪 | ![]() | 日本OMRON温控器 | ![]() |
温度记录仪 | |||
进口多通道彩屏无纸记录仪 | ![]() | 进口多通道有纸记录仪 | ![]() |
进口PARTLOW圆图温度记录仪 | ![]() | 进口YOKOGAWA 48通道温度记录仪 | ![]() |
记录组 | |||
手提式温度记录器组 6点 | ![]() | IR 电脑温度记录器组6点~12点 | ![]() |
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。 | |||
触摸屏+PLC | |||
威伦7寸 | ![]() | Proface | ![]() |
三菱 | ![]() | 西门子 | ![]() |
工控机以太网远程监控 | |||
![]() | |||
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 |
风路循环图例
![]() | ![]() | ![]() | ![]() |
单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
![]() | ![]() | ![]() | ![]() |
四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
料盘形式 | |||
冲孔盘 | 筛网盘 | 栅格盘 | |
活动推车 | |||
烤架 | 烤箱推车+托盘 | 子母推车 |
