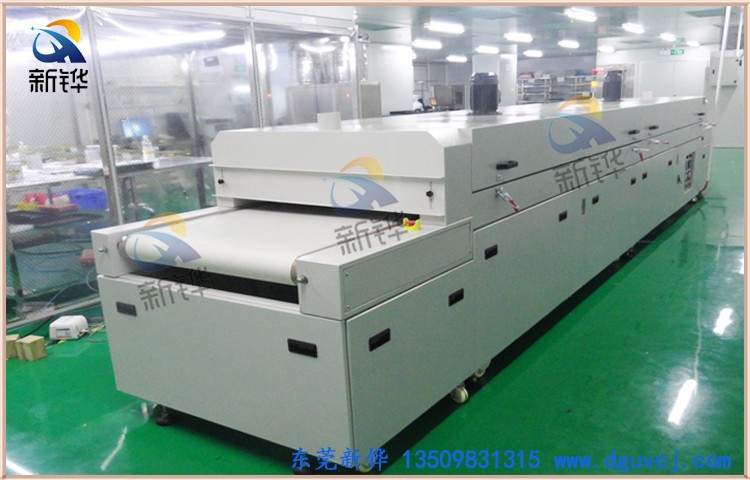

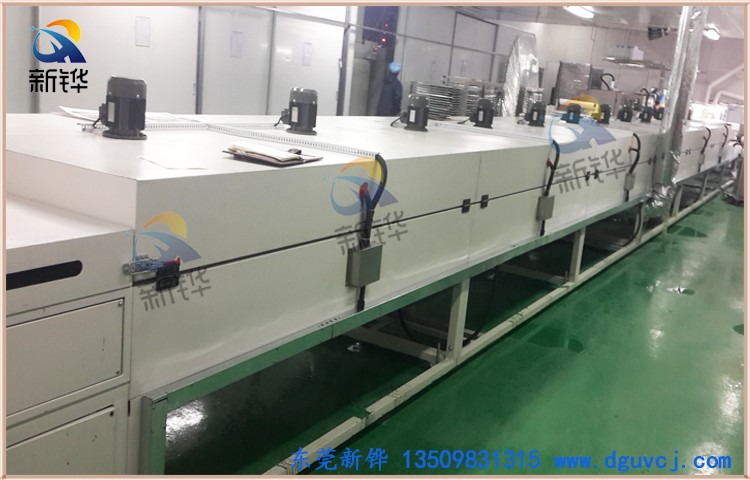

电解电容隧道炉

设备名称:红外隧道炉

电感隧道炉功能:烘干,收缩包装,焗漆,脱水,定型,预热,熔解及高温处理等。

设备型号:XHSO-8-08-4IR

机台电源:AC380V 50HZ 48KVA

烘烤尺寸:长8000×宽850×高50mm

输送尺寸:长10000×宽1050×高1650mm（以实物为准）

机台结构:入料口高度:0-50mm,进料段:800mm,恒温段:2000mm(分4段加热）,冷却段:400mm,出料段:800mm.

安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm

气动门:进出料安装气动门,光电检测来料后自动开关。

检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计。

内箱材质:SUS304#T1.5mm镜面不锈钢。

外箱材质:SS41#T1.5mm钢板经防锈处理后高温烤粉。

机架材质:T2.0*40*40mm铁方通,两侧整体活动封板。

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm

密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染。

温度范围:室温~MAX200℃,常用温度150℃

操作方式:10.4寸触讯显示器+松下可编程控制器+扫码功能。

温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度。

温度均匀度:空炉150℃恒温15min后温差±3-5℃

运风方式:经过风道分散后水平循环运风设计,均匀性佳。

运风电机:长轴型烤箱专用马达4组配强力型多翼式镀锌风轮。

高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304;风量:2000m3/h

加热方式:远红外电热管+热风循环。

加热功率:48KW,恒温状态功率:24KW

升温速率:约7℃/min,空炉常温～150℃约需时间20分钟。

冷却方式:2排可调节角度轴流风扇。

输送网带:宽800mmT1.0*4*4mm铁复龙布带配自动光电纠偏装置。

网带除尘:进料段安装除尘粘滚。

输送速度:减速电机配合变频器调速1-6m/min任意调节。

输送高度:输送带表面距离地面850+50mm可调。

安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及过载、三色信号指示灯（红色故障,黄色待机,绿色运行）等保护并警报装置…合乎国际安全标准。

防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54。

机台电源:主电源采用AC 220V/380V/ 50Hz 三相五线制。

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行。

参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》。

电感隧道炉产品特性：

ü 智能化控制系统，对人员技术要求低，方便快捷，便于掌握

ü 外来先进科技，耐高温、腐蚀，使用寿命时间长，坚固耐用

ü 安装方便,移动到需放置位置，将总电源线接入即可开机使用。

ü 采用不锈钢板精密焊接而成，不生锈, 清洁、无尘、

ü 能够同步控制，减少不良率加热设备可与生产线同步控制

ü 外来先进科技，保温效果好，不易爆裂，升温迅速，坚固耐用，节约电费

ü 分段控制，增加适用性并能达到温度均匀.稳定干净的加热过程。温度控制容易、且升温迅速，并较具安全性

ü 智能控制，控温稳定，温度均匀，无漏洞

电感隧道炉用途：电子业（半导体、LCD、LED）、PCB、IC、LED芯片、电感

产品售后说明：

非人为损坏的均可享受厂家一年整机无忧质保

联系电话：0769-82983077  13509831315

运输过程中的一切货物损坏均由新铧机械承担，客户对产品货期有特殊需求的，可直接更换新机器直接发出。
